Cesta de carga para tratamiento térmico HR9 | 1380 × 1230 × 280 milímetros
Cesta de horno apilable grande para tratamiento térmico industrial
Aleación FH® fabrica cestas de carga para tratamiento térmico, rejillas para hornos y accesorios resistentes al calor personalizados para aplicaciones de procesamiento térmico industrial.

Esta cesta de tratamiento térmico está fabricada con una aleación resistente al calor HR9 y mide 1380 × 1230 × 280 milímetros.

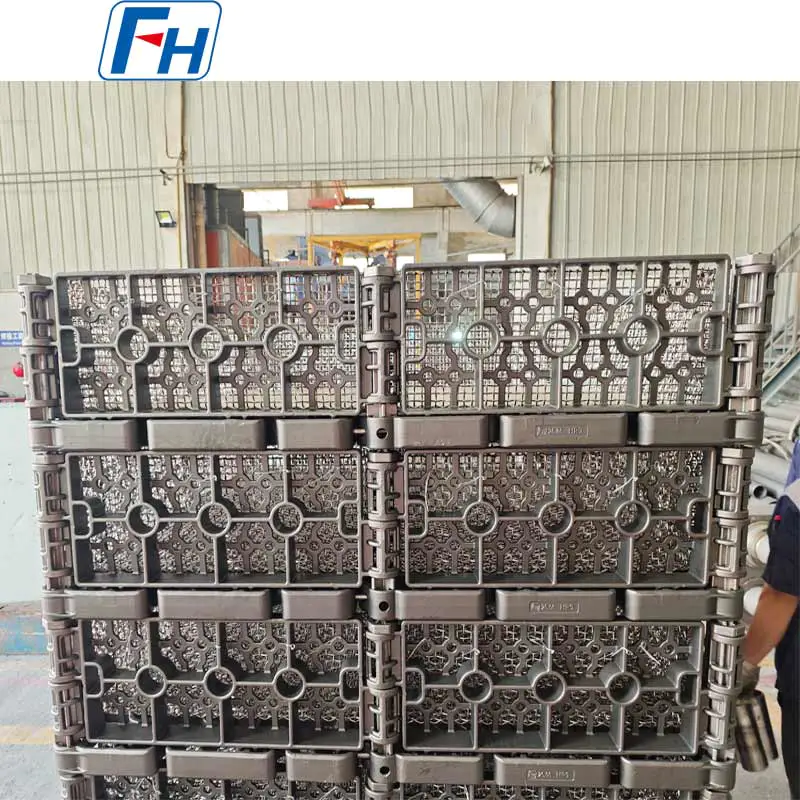

La cesta utiliza un gran marco de rejilla abierta con paredes laterales reforzadas y puntos de apilamiento integrados. Se pueden ensamblar múltiples cestas verticalmente para crear un sistema de carga de horno completo, lo que hace que el diseño sea adecuado para la producción por lotes donde es necesario procesar varias capas de componentes en una carga de horno.

Cada cesta se puede personalizar según las dimensiones del horno, la geometría de la pieza de trabajo, el peso de carga y el proceso de tratamiento térmico del cliente.

Especificaciones del producto

Cesta de carga para horno grande
Con unas dimensiones de 1380 × 1230 mm, esta cesta está diseñada como dispositivo de carga para hornos de gran formato.
En comparación con las cestas de componentes pequeños, los accesorios de tratamiento térmico grandes necesitan soportar cargas mayores y al mismo tiempo mantener la estabilidad dimensional durante el calentamiento y enfriamiento repetidos.
La canasta incorpora un marco estructural reforzado alrededor del perímetro y a lo largo de las paredes laterales para brindar soporte durante la operación y manipulación del horno.
Su altura de perfil bajo de 280 mm también permite apilar varias cestas dentro de la altura disponible de la cámara del horno.

Diseño modular apilable

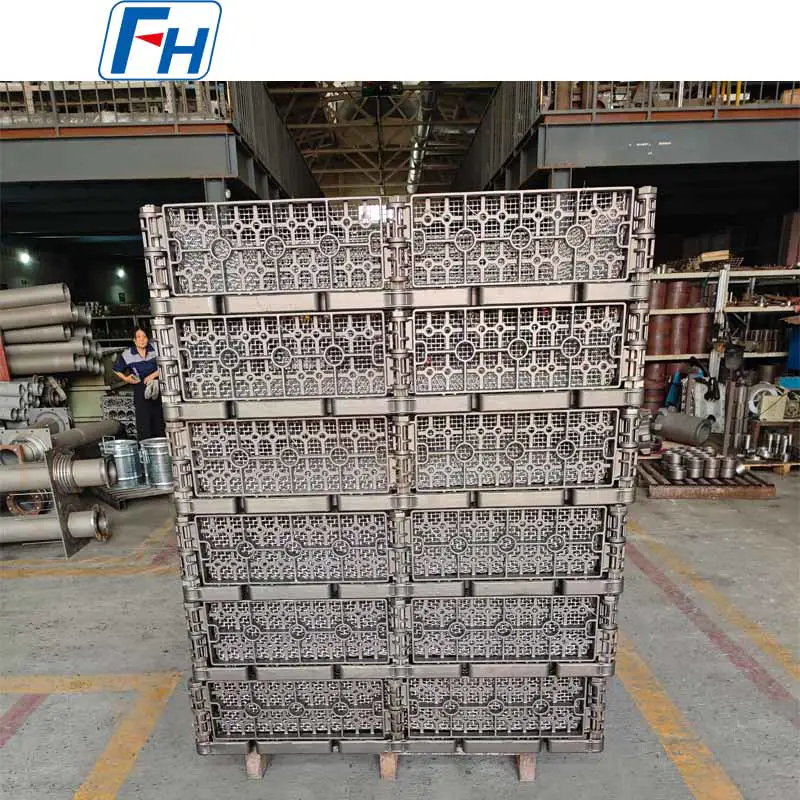

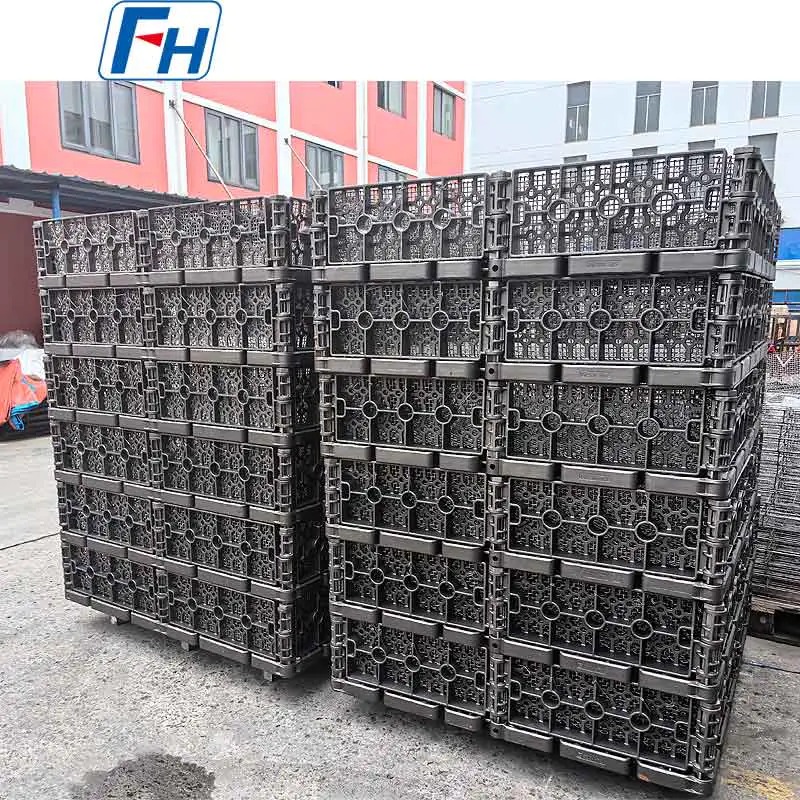

La cesta está diseñada para que se puedan combinar varias unidades en un conjunto de carga vertical.
Esta disposición modular proporciona flexibilidad para diferentes lotes de producción.
Dependiendo del horno y los requisitos de carga, los clientes pueden utilizar:

• una sola canasta

• Varias cestas apiladas

• Un completo conjunto de carga multicapa


La estructura de apilamiento ayuda a mantener un espacio constante entre las capas y al mismo tiempo permite que la cámara del horno se utilice de manera más eficiente.
Para proyectos de reemplazo, FH® Alloy también puede reproducir o rediseñar las interfaces de apilamiento existentes según los dibujos o muestras del cliente.

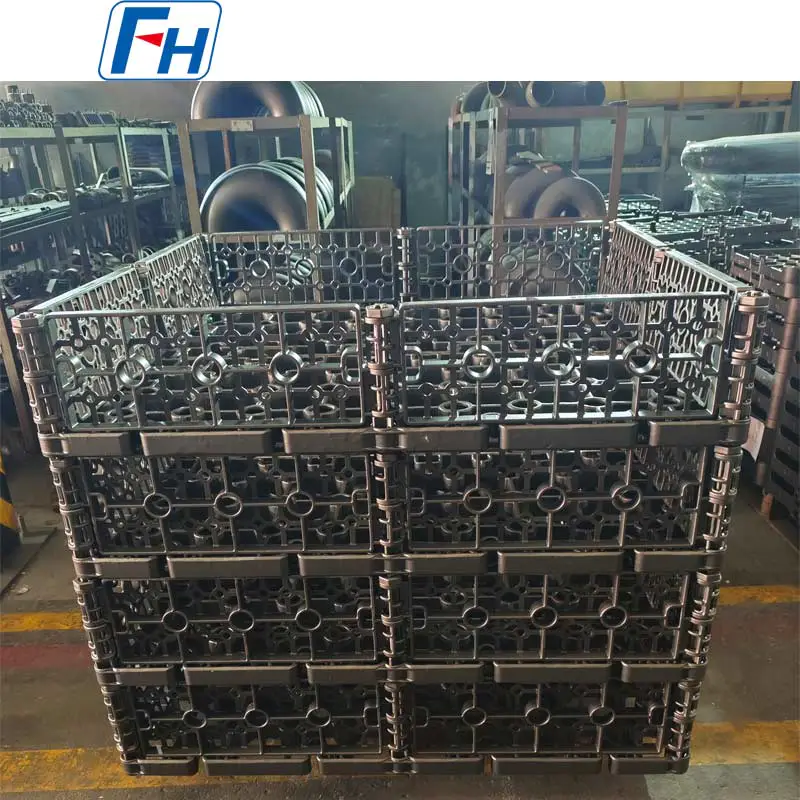

Estructura de red abierta
El diseño de rejilla abierta proporciona una gran cantidad de espacio libre alrededor de las piezas cargadas.
Esto es importante para los accesorios de tratamiento térmico porque la canasta en sí no debe obstruir innecesariamente la atmósfera del horno o el flujo de calor.

La estructura abierta puede soportar:

• Circulación de la atmósfera del horno.

• Transferencia de calor alrededor de las piezas de trabajo.

• Flujo de medios de refrigeración

• Reducir la masa innecesaria del accesorio

• Inspección visual más sencilla de los componentes cargados


El patrón de apertura y las posiciones de soporte interno se pueden ajustar según el tamaño y la forma de las piezas que se procesan.

Material resistente al calor HR9
Esta cesta está fabricada con una aleación resistente al calor HR9.
Los accesorios de tratamiento térmico deben soportar repetidamente temperaturas elevadas, expansión térmica, carga mecánica y ciclos de enfriamiento. Por lo tanto, la selección del material afecta directamente la estabilidad del dispositivo y el rendimiento en servicio.
Para una canasta de tratamiento térmico, el material debe seleccionarse de acuerdo con el entorno de trabajo completo, que incluye:

• Temperatura del horno

• Atmósfera del horno

• tiempo de calentamiento

• Método de enfriamiento

• Carga por cesta

• Número de ciclos térmicos

• Distribución de piezas


FH® Alloy también puede fabricar accesorios de carga de hornos similares a partir de materiales alternativos resistentes al calor cuando sea necesario.

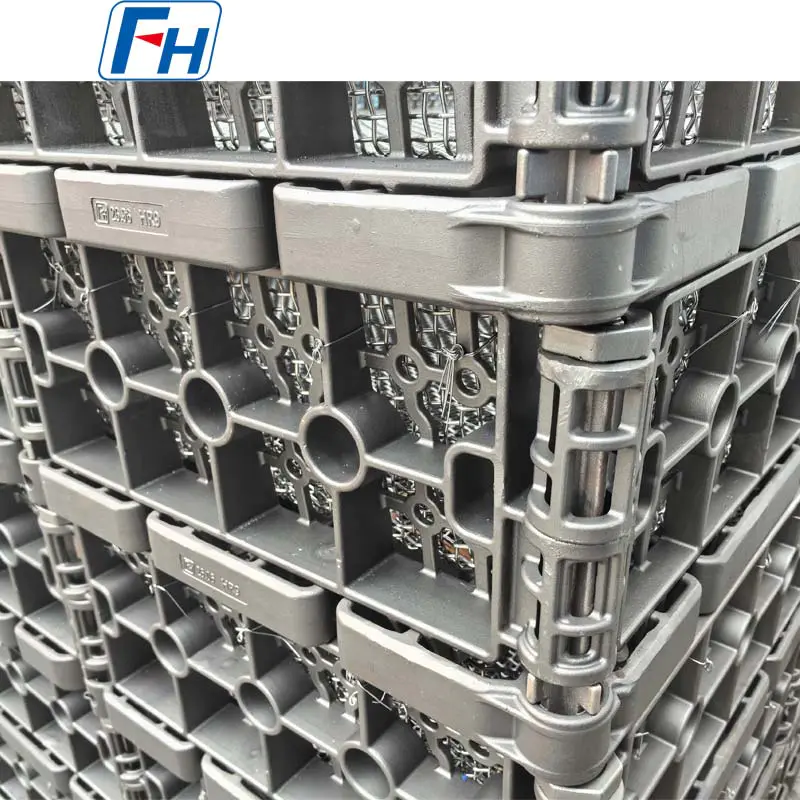

Construcción de marco reforzado
Las cestas de horno grandes pueden deformarse gradualmente si la estructura no está diseñada adecuadamente.
Este diseño utiliza un marco reforzado con múltiples intersecciones y secciones de soporte para distribuir la carga a través de la canasta.
En lugar de depender únicamente de secciones más gruesas, un accesorio de horno debe equilibrar:
Resistencia mecánica Estabilidad térmica Peso del accesorio Flujo de calor
Esto es especialmente importante para cestas grandes que se apilan, levantan y exponen repetidamente a altas temperaturas.

Diseñado para ciclos de horno repetidos
Durante la producción, las cestas de tratamiento térmico se exponen repetidamente a:
Carga → Calefacción → Mantenimiento → Enfriamiento → Descarga
Durante el uso prolongado, los accesorios pueden experimentar fluencia a alta temperatura, fatiga térmica, oxidación y cambios dimensionales.
Por lo tanto, el diseño estructural de la cesta está desarrollado no sólo para la capacidad de carga inicial, sino también para operaciones industriales repetidas.
FH® Alloy puede optimizar la geometría del marco y las posiciones de soporte de acuerdo con las condiciones de trabajo reales del cliente.

Aplicaciones de tratamiento térmico
Las cestas grandes del horno HR9 se pueden personalizar para manipular diversas piezas industriales, entre ellas:

• Engranajes

• Ejes

• Anillos

• Componentes del rodamiento

• Componentes automotrices

• Piezas de transmisión

• Componentes forjados

• Piezas de maquinaria

• Componentes metálicos que requieren tratamiento térmico por lotes.


D Se pueden incorporar diferentes soportes de carga según la geometría del componente.

Aplicaciones de hornos
Este tipo de cesta de carga de horno se puede adaptar a diferentes equipos de tratamiento térmico industrial, entre ellos:

• Hornos discontinuos

• Hornos de atmósfera

• Hornos de recocido

• Hornos de endurecimiento

• Hornos de cementación

• Hornos de templado

• Líneas de tratamiento térmico continuo

• Otros sistemas de procesamiento térmico industrial


La estructura exacta del accesorio debe adaptarse al horno y al proceso específicos en lugar de seleccionarse únicamente por las dimensiones exteriores.

Fabricación de cestas de horno personalizadas
FH® Alloy admite la producción de accesorios para hornos totalmente personalizada.

Los clientes pueden proporcionar:
Dibujo 2D/Modelo 3D/Muestra existente/Información del horno
Podemos personalizar:

• Longitud total

• Ancho

• Altura

• Grado de material

• Estructura del marco

• Disposición de la cuadrícula

• Posiciones de refuerzo

• Soportes de carga

• Interfaces de apilamiento

• Puntos de elevación

• Localización de características


Si un accesorio existente ha experimentado distorsión o agrietamiento, los clientes también pueden proporcionar fotografías de la canasta usada para una evaluación estructural.

Información para cotización
Para un proyecto de canasta de horno personalizado, proporcione la mayor cantidad de información posible:
Información del horno

• tipo de horno

• Dimensiones de la cámara

• Temperatura de trabajo

• Temperatura máxima

• Atmósfera del horno

• Ciclo de calentamiento

• Método de enfriamiento


Información de la pieza de trabajo

• Dimensiones de la pieza

• Peso de la pieza

• Número de piezas por capa

• Carga total por cesta

• Disposición de carga


Información del accesorio

• Dimensiones requeridas de la cesta

• Número de capas de apilamiento

• Dibujos existentes

• Fotos de cesta existentes

• Material preferido


Estos detalles ayudan a determinar una combinación adecuada de material, estructura y peso del accesorio.

Proceso de fabricación
Las cestas de tratamiento térmico personalizadas pueden implicar las siguientes etapas de producción:
Revisión técnica → Confirmación de dibujo → Preparación de material → Fundición → Mecanizado → Montaje → Inspección → Embalaje
Para cestas apilables grandes, el control dimensional en las áreas de ubicación y apilamiento es especialmente importante para que se puedan ensamblar varias cestas correctamente.

Inspección de calidad
Dependiendo de los requisitos del proyecto, la inspección puede incluir:

• Dimensiones generales

• Geometría del marco

• Interfaz de apilamiento

• Alineación estructural

• Dimensiones de montaje clave

• Condición de la superficie

• Ajuste de montaje


Los requisitos de inspección específicos del cliente se pueden discutir antes de la producción.

Materiales resistentes al calor disponibles
Además de HR9, FH® Alloy puede fabricar cestas para hornos y accesorios de tratamiento térmico a partir de materiales como:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• Otras aleaciones resistentes al calor

• Aleaciones a base de níquel


El material final debe seleccionarse de acuerdo con la temperatura real, la atmósfera, el método de enfriamiento y las condiciones de carga mecánica.

Accesorios de tratamiento térmico personalizados de FH® Alloy
FH® Alloy se especializa en herramientas para hornos resistentes al calor para aplicaciones de tratamiento térmico industrial.

Nuestra gama de productos personalizados incluye:

• Cestas de tratamiento térmico

• Cestas de carga del horno

• Bandejas de tratamiento térmico

• Bastidores de tratamiento térmico

• Bandejas Base

• Accesorios para hornos de pozo

• Accesorios de horno personalizados


La producción puede basarse en los planos del cliente o en los requisitos operativos reales del horno.

Solicite una cesta de horno personalizada
¿Necesita una nueva cesta de carga para tratamiento térmico o un accesorio de repuesto?
Envía a FH® Alloy tu:
Dibujo Dimensiones del horno Temperatura de trabajo Atmósfera Método de enfriamiento Tamaño de la pieza de trabajo Capacidad de carga
Nuestro equipo puede evaluar las condiciones operativas y desarrollar un dispositivo de carga del horno adecuado.
FH® Alloy
Accesorios de tratamiento térmico personalizados y componentes de aleación resistentes al calor

Preguntas frecuentes
P1: ¿Cuál es el tamaño de esta canasta de tratamiento térmico?
La cesta mide:
1380 × 1230 × 280 mm
Hay dimensiones personalizadas disponibles.

P2: ¿Qué material se utiliza?
Este producto está fabricado con una aleación resistente al calor HR9.

P3: ¿Se pueden apilar estas cestas?
Sí. La canasta utiliza una configuración apilable para que se puedan ensamblar múltiples unidades verticalmente dentro del horno.

P4: ¿Se puede cambiar la estructura de soporte interna?
Sí. Las posiciones de soporte, las aberturas y la geometría del marco se pueden ajustar según la pieza de trabajo.

P5: ¿Pueden reproducir nuestra canasta de horno existente?
Sí. FH® Alloy puede fabricar según los dibujos del cliente, modelos 3D o muestras de accesorios existentes.

P6: ¿Pueden diseñar un dispositivo si solo proporcionamos información sobre el horno?
Sí. Las dimensiones del horno, la temperatura de funcionamiento, la atmósfera, las condiciones de enfriamiento y la información de carga se pueden utilizar como base para el desarrollo de accesorios.

P7: ¿Hay otras aleaciones resistentes al calor disponibles?
Sí. Las opciones de materiales incluyen 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT y otras aleaciones resistentes al calor.
