Aspas de ventilador soldadas FH® para ventiladores de hornos de alta temperatura: 1.4848, antideslizamiento, equilibrio dinámico, ISO 9001

Aspas de ventilador e impulsores soldados FH® | circulación del horno de alta temperatura

Beneficios clave

• Soldadura láser de precisión
  Proceso de soldadura TIG láser híbrido: entrada mínima de calor, penetración total y costuras sin salpicaduras que resisten el agrietamiento por fatiga térmica.
• Resistencia a altas temperaturas
  Fabricado con aleaciones resistentes al calor: mantiene la geometría de la hoja y la integridad estructural en temperaturas de funcionamiento del horno de hasta 1150 °C.
• Equilibrio dinámico
  Cada impulsor se equilibra dinámicamente antes del envío (ISO 1940 G6.3 o mejor): reduce la vibración, prolonga la vida útil de los rodamientos y garantiza un funcionamiento silencioso.
• Perfiles de hoja personalizados
  Flujo radial, curvado hacia atrás, curvado hacia adelante o axial: diseñado para sus requisitos específicos de presión y flujo de aire.
• Construcción robusta
  Fijaciones reforzadas de hoja a cubo y soldaduras con alivio de tensión: resiste ciclos térmicos y altas fuerzas centrífugas.



Especificaciones técnicas

¿Por qué elegir aspas de ventilador soldadas FH®?
1. El papel fundamental de los ventiladores de circulación
En los hornos de tratamiento térmico, los ventiladores de circulación son el corazón de la uniformidad de la temperatura. Aspas de ventilador mal fabricadas:

• crea vibraciones que dañan los rodamientos y los soportes del motor.
• Generar flujo de aire desigual: variaciones de temperatura en toda la carga
• Grietas en las soldaduras: posible falla catastrófica
• Deformarse con la temperatura: eficiencia reducida y mayor consumo de energía

Los impulsores soldados FH® resuelven estos problemas.

2. Guía de selección de materiales

3. Proceso de fabricación

Tipos de cuchillas disponibles

Aplicaciones
Tipos de horno:

• Ventiladores de circulación de techo para hornos tipo caja
• Ventiladores de recirculación de hornos de foso
• Ventiladores de horno de fondo de coche
• Circulación del horno de campana
• Ventiladores de flujo transversal de horno continuo
• Circulación del horno de templado
• Ventiladores para hornos de recocido
• Ventiladores para hornos de sinterización
• Circulación del horno de secado

Industrias:

• Talleres de tratamiento térmico
• Fabricación de piezas de automoción.
• Tratamiento térmico aeroespacial
• Forja y fundición
• Procesamiento de acero y aluminio.
• Hornos de cerámica y vidrio.
• Hornos de procesamiento químico

Tabla de grados de materiales:

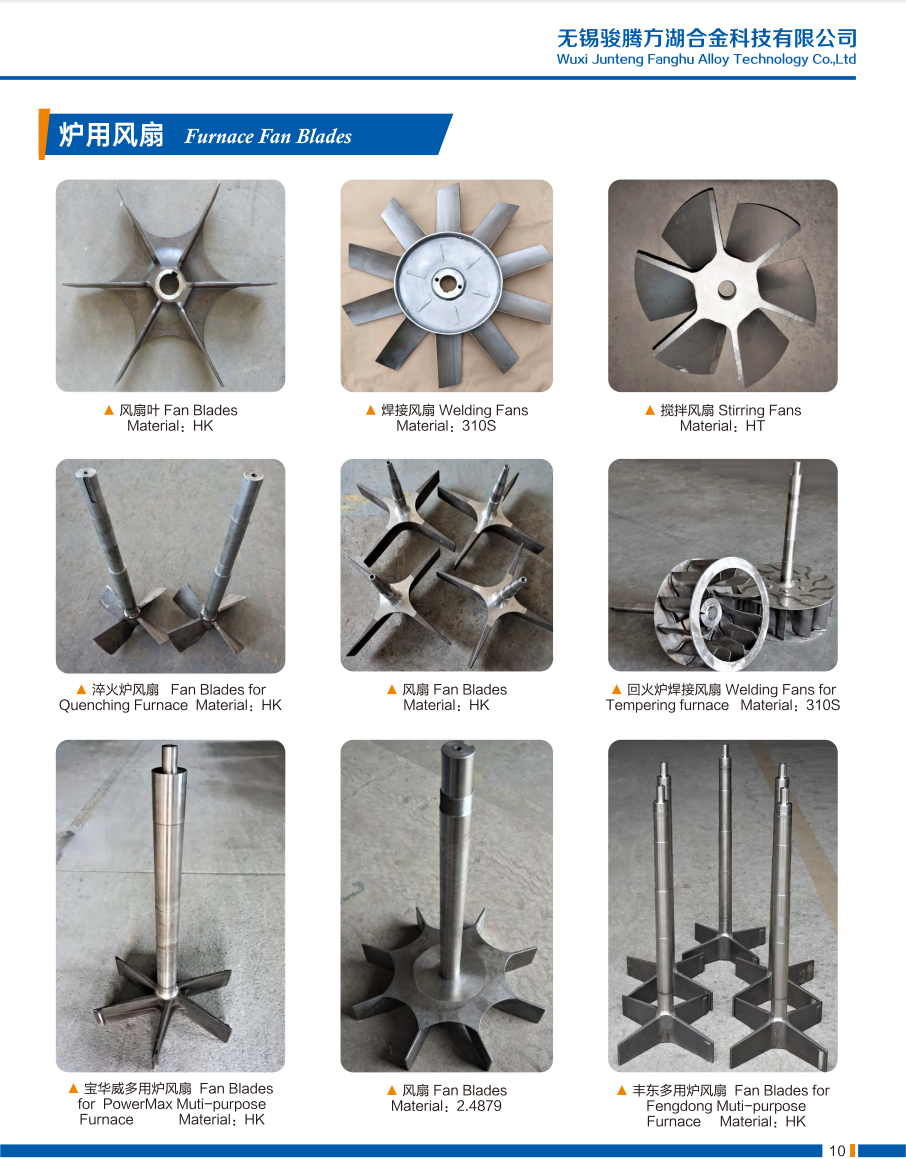

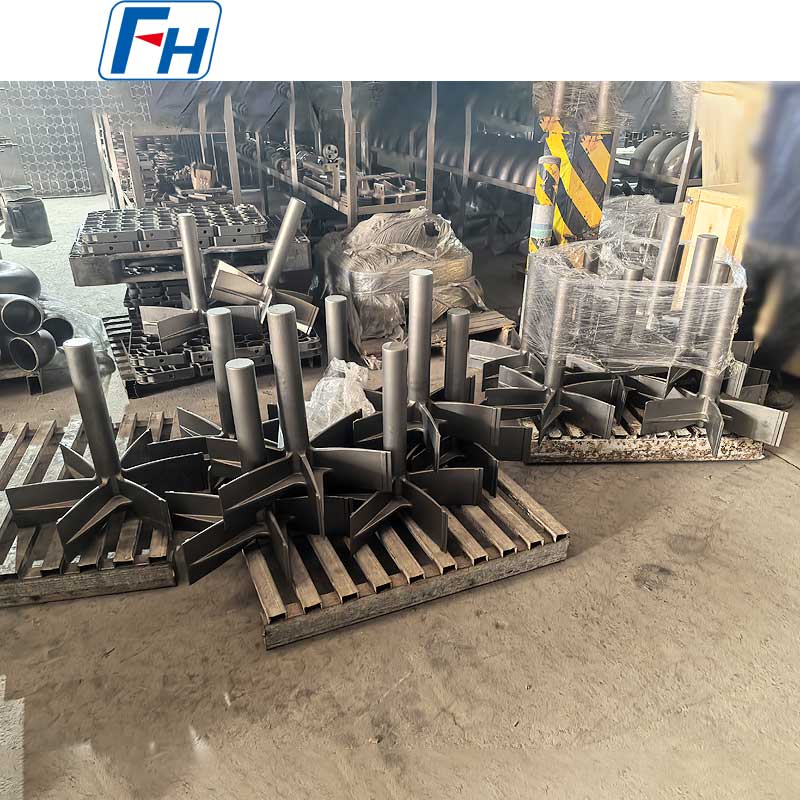

Fotos genuinas de aspas de ventilador soldadas FH®

Proceso de pedido
1. Proporcionar:

• Dibujo o dimensiones del ventilador existente (diámetro, tamaño del eje, tipo de aspa)
• Temperatura y atmósfera de funcionamiento.
• Potencia del motor y RPM
• Grado de material deseado (o permítanos recomendarlo)
• Se requiere grado de equilibrio (G6.3 estándar, G2.5 opcional)

2. FH® propone:

• Recomendación de material según sus condiciones.
• Optimización del perfil de la hoja para mayor eficiencia
• Dibujo CAD para aprobación
• Precio y plazo de entrega

3. Producción: 10 a 25 días laborables

4. La entrega incluye:

• Informe de equilibrio dinámico
• Certificado de prueba de materiales (MTC)
• Informe de inspección dimensional
• Guía de instalación y cuidado.

Preguntas frecuentes:

P1: ¿Cuánto durarán las aspas del ventilador soldadas FH®?
R: La vida útil depende de la temperatura y la atmósfera. Expectativas típicas: 310S a ≤700°C: 5 a 10 años; 1,4849 a 950°C: 2 a 5 años; Inconel a 1050°C: 1–3 años. Se recomienda una inspección periódica cada 6 a 12 meses.

P2: ¿Qué material recomiendan para mi horno?
R: Para templado ≤700°C: 310S. Para cementación a 950°C: 1.4849. Para >1000°C o atmósferas agresivas: Inconel 600/625. FH® proporciona recomendaciones de materiales gratuitas basadas en sus condiciones específicas.

P3: ¿Por qué es importante el equilibrio dinámico?
R: Las aspas del ventilador desequilibradas provocan desgaste de los cojinetes, vibración del horno, ruido, reducción de la eficiencia y riesgo de grietas. FH® equilibra cada juego según ISO 1940 G6.3 mínimo (G2.5 disponible) e incluye un informe de equilibrio.

P4: ¿Pueden reparar o aplicar ingeniería inversa a las aspas de mi ventilador existente?
R: Sí. Para reparación: podemos volver a soldar grietas o sustituir palas dañadas. Para ingeniería inversa: envíenos sus hojas o dibujos desgastados; mediremos, mejoraremos el material si es posible y produciremos un reemplazo directo.

P5: ¿Cuál es su garantía?
R: 12 meses contra defectos de fabricación (fisuras de soldadura, defectos de material, problemas de equilibrio). El desgaste normal, la fatiga térmica y la corrosión no están cubiertos, pero FH® recomendará el material adecuado para sus condiciones para maximizar la vida útil.
