Tubo radiante en forma de U Cr25Ni35 – Ø124 × Ø108 × 1597 mm

Conjunto de tubo radiante resistente al calor personalizado para hornos industriales | Aleación FH®
Aleación FH® fabrica tubos radiantes en forma de U Cr25Ni35 para hornos industriales, hornos de tratamiento térmico y otros sistemas de calefacción de alta temperatura.

Este tubo radiante tipo U personalizado está fabricado con una aleación resistente al calor con alto contenido de cromo y níquel Cr25Ni35, con una especificación de tubo de Ø124 × Ø108 × 1597 milímetros.

El conjunto completo se puede suministrar con bloques aislantes, placas base de montaje y componentes de instalación personalizados, lo que lo hace adecuado para la construcción de nuevos hornos, así como para el reemplazo de conjuntos de tubos radiantes existentes.

Especificaciones del producto

Dimensiones del tubo radiante en forma de U
La principal especificación del tubo para este producto es:
Ø124 × Ø108 × 1597 mm
Las dimensiones típicas que se pueden personalizar incluyen:

• OD – Diámetro exterior del tubo

• DI – Diámetro interior del tubo

• L – Longitud del tubo

• C – Distancia al centro

• H – Altura total

• R – Radio de curvatura en U

• Dimensiones de la placa de montaje

• Posiciones de los orificios de montaje

• Dimensiones del bloque de aislamiento

• Dimensiones de conexión


Todas las dimensiones estructurales se pueden fabricar según el dibujo técnico del cliente, el diseño del horno o la muestra existente.

Aleación resistente al calor Cr25Ni35
Cr25Ni35 es una aleación resistente al calor con alto contenido de Cr y Ni adecuada para componentes de hornos industriales expuestos a un servicio prolongado a alta temperatura.

Para aplicaciones de tubos radiantes, sus principales ventajas incluyen:

• Buena resistencia a la oxidación a alta temperatura.

• Buena estabilidad estructural a temperaturas elevadas.

• Resistencia adecuada para el servicio de hornos.

• Resistencia a ciclos repetidos de calentamiento y enfriamiento.

• Adecuado para entornos de calefacción industrial exigentes


La vida útil real del tubo radiante depende no sólo del grado de aleación, sino también de:

• Temperatura de funcionamiento

• Atmósfera del horno

• Condiciones del quemador

• Frecuencia de ciclo térmico

• Dimensiones del tubo

• Calidad de soldadura
  Práctica de operación del horno


Estructura de calefacción radiante tipo U
El tubo radiante en forma de U consta de dos tramos de tubo rectos paralelos conectados por un codo de retorno.
En comparación con un tubo recto simple, este diseño proporciona una ruta de calefacción radiante más larga y, al mismo tiempo, mantiene un espacio de instalación relativamente compacto.

Los beneficios clave incluyen:

• Mayor superficie de calefacción radiante

• Instalación de horno compacto

• Calentamiento indirecto estable

• Atmósfera controlada del horno

• Reducción del contacto directo de la llama con la carga.

• Personalización flexible de la distancia central


Esto hace que los tubos radiantes en forma de U sean adecuados para muchos sistemas de hornos continuos y tratamientos térmicos industriales.

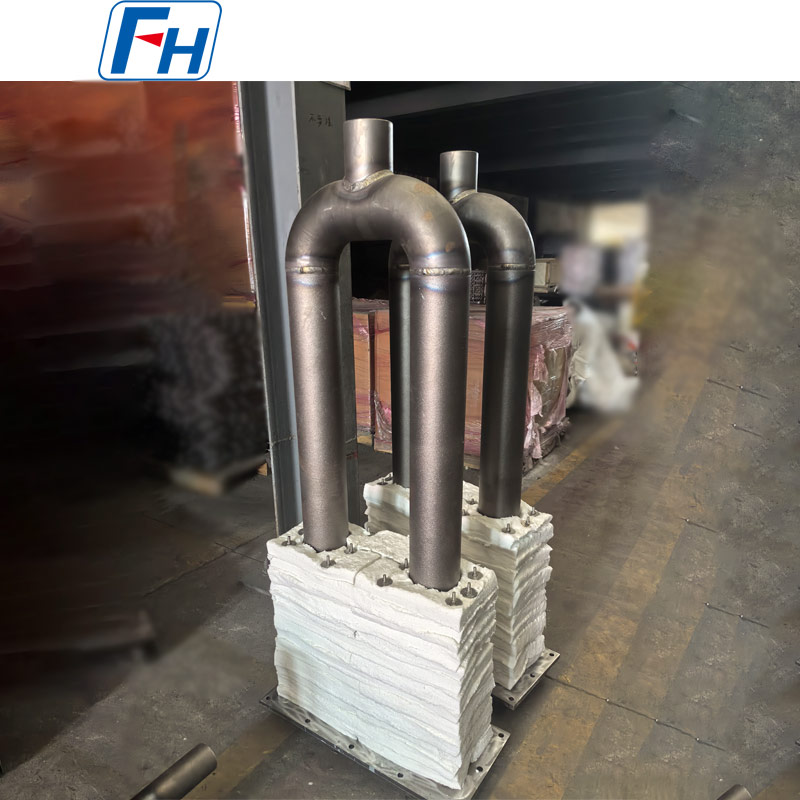

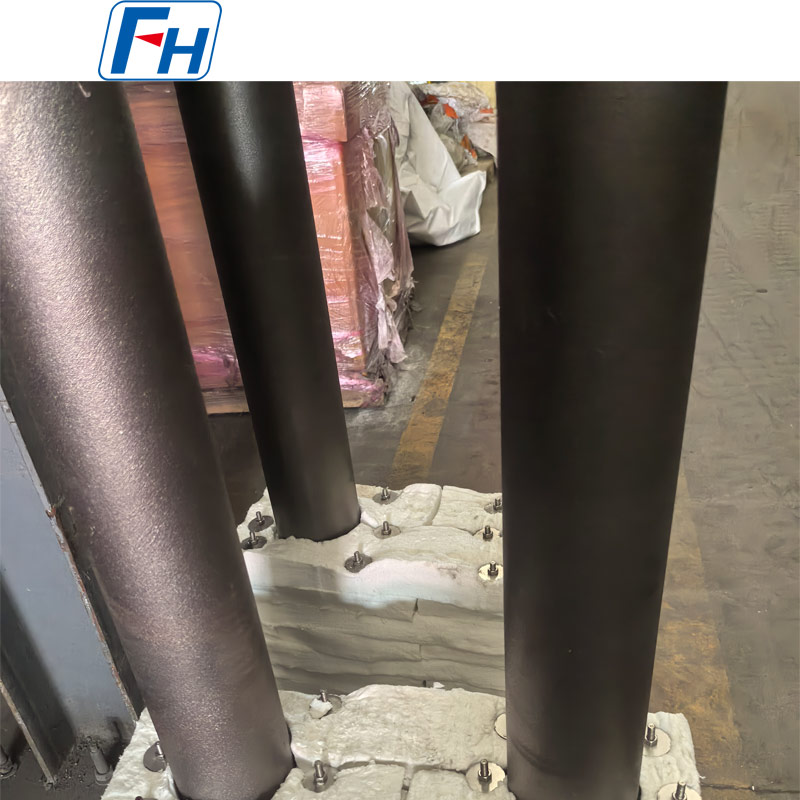

Conjunto de bloque de aislamiento y base de montaje
Una característica clave de este producto es el bloque de aislamiento integrado y la estructura de base de montaje.
El tubo radiante se puede suministrar junto con:

• Bloques aislantes de alta temperatura.

• Placa base de montaje metálica

• Orificios de montaje

• Componentes de soporte

• Estructura de fijación personalizada


Este conjunto completo ayuda a simplificar la instalación y el reemplazo del calefactor.
El aislamiento y la estructura de montaje se pueden personalizar según las dimensiones de instalación y apertura del horno del cliente.

Diseñado para calentamiento indirecto de hornos
Los tubos radiantes en forma de U se utilizan comúnmente en sistemas de hornos donde el proceso de combustión debe permanecer separado de la cámara de trabajo del horno.
El calor se transfiere a través de la pared del tubo radiante y se irradia hacia la carga del horno.

Esta disposición de calefacción ayuda a proporcionar:

• Distribución de temperatura más uniforme

• Transferencia de calor estable

• Atmósfera controlada del horno

• Contacto directo reducido con la llama

• Funcionamiento continuo y fiable del horno


Aplicaciones típicas
Los tubos radiantes en forma de U Cr25Ni35 se pueden utilizar en:

• Hornos de tratamiento térmico

• Hornos de recocido

• Hornos de endurecimiento

• Hornos de templado

• Hornos de cementación

• Hornos continuos

• Hornos de solera de rodillos

• Hornos de atmósfera protectora

• Líneas de procesamiento de acero

• Equipos de calefacción industriales.


Son particularmente adecuados para aplicaciones que requieren sistemas de calefacción indirecta de alta temperatura personalizados.

Proceso de fabricación
Dependiendo del dibujo y la estructura del producto, la producción puede incluir:
Preparación de materiales → Producción de tubos → Fabricación de curvas/codos → Ensamblaje → Soldadura → Fabricación de placas de montaje → Ensamblaje de aislamiento → Inspección dimensional → Inspección final

Los controles de producción clave incluyen:

• Precisión del diámetro del tubo

• Rectitud del tubo

• Precisión de distancia central

• Geometría de curvatura en U

• Calidad de soldadura

• Dimensiones generales

• Alineación de la placa de montaje

• Ajuste del bloque de aislamiento


Estos factores afectan directamente la precisión de la instalación y el rendimiento del servicio a largo plazo.

Ventajas clave del producto
Material resistente al calor Cr25Ni35
Adecuado para entornos exigentes de hornos industriales.
Especificación personalizada de Ø124 × Ø108 × 1597 mm
Fabricado según requisitos específicos de instalación del horno.
Estructura compacta en forma de U
Proporciona una ruta de calentamiento extendida sin requerir espacio excesivo en el horno.
Suministro de ensamblaje completo
El tubo radiante, los bloques aislantes y la base de montaje se pueden suministrar juntos.
Fabricación basada en planos
Las dimensiones y los detalles estructurales se pueden personalizar según los planos del cliente.
Capacidad de reemplazo
Los tubos radiantes existentes se pueden reproducir según muestras, dibujos o dimensiones medidas.

Control de calidad
Dependiendo de los requisitos del proyecto, la inspección puede incluir:

• Verificación de materiales

• Inspección de composición química.

• Inspección del diámetro exterior/interior

• Inspección dimensional

• Inspección de distancia central

• inspección de soldadura

• Inspección de geometría de curvatura

• Inspección de la placa de montaje

• Inspección final de montaje


Los requisitos de inspección especiales se pueden confirmar antes de la producción.

¿Por qué elegir la aleación FH®?
FH® Alloy se especializa en la fabricación de componentes personalizados de aleaciones resistentes al calor para hornos industriales y equipos de tratamiento térmico.

Nuestra gama de tubos radiantes incluye:

• Tubos radiantes en forma de U Cr25Ni35

• Tubos radiantes en forma de U HU

• Tubos radiantes tipo P

• Tubos radiantes tipo I

• Tubos Radiantes Rectos

• Tubos radiantes a gas

• Tubos radiantes de formas especiales

• Conjuntos de tubos radiantes personalizados


También fabricamos rodillos para hornos, tubos fundidos centrífugos, accesorios para tratamiento térmico, bandejas, cestas y otros componentes para hornos.

Solicitar una cotización
Para una cotización precisa, por favor envíenos:

• dibujo técnico

• Grado de material

• Diámetro exterior

• Diámetro interior o espesor de pared

• Longitud total

• Distancia al centro

• Radio de curvatura en U

• Dimensiones de la placa de montaje

• Temperatura de funcionamiento

• Atmósfera del horno

• Cantidad requerida


Envíe su dibujo o las especificaciones de tubos radiantes existentes a FH® Alloy para revisión técnica y cotización.

Preguntas frecuentes
P1: ¿Pueden fabricar tubos radiantes en forma de U Cr25Ni35 según nuestro dibujo?
Sí. FH® Alloy admite una producción totalmente personalizada según los dibujos del cliente, las dimensiones del horno y las muestras existentes.

P2: ¿Se pueden cambiar las dimensiones de Ø124 × Ø108 × 1597 mm?
Sí. El diámetro, la longitud, la distancia entre centros, el radio de curvatura y las dimensiones generales del tubo se pueden personalizar.

P3: ¿Pueden suministrar los bloques de aislamiento y la placa de montaje juntos?
Sí. El tubo radiante en forma de U se puede suministrar como un conjunto completo con bloques aislantes, placas de montaje y componentes de instalación relacionados.

P4: ¿Se puede utilizar este producto como tubo radiante de repuesto?
Sí. Podemos reproducir tubos radiantes existentes según dibujos, muestras, fotografías o dimensiones medidas.

P5: ¿Se puede utilizar otra aleación en lugar de Cr25Ni35?
Sí. El material se puede seleccionar según la temperatura de funcionamiento real, la atmósfera del horno, las condiciones del quemador y la vida útil esperada.

P6: ¿Qué información se necesita para la cotización?
Se prefiere un dibujo técnico. Proporcione también el material, las dimensiones, la temperatura de funcionamiento, la atmósfera del horno y la cantidad.
