Tubo radiante en forma de U HU – Ø152,4 × Ø142,8 × 2154,24 mm

Conjunto de tubo radiante personalizado de gran diámetro para hornos industriales | Aleación FH®
Aleación FH® fabrica tubos radiantes HU en forma de U para hornos industriales, hornos de tratamiento térmico y sistemas de calentamiento indirecto de alta temperatura.

Este tubo radiante personalizado está fabricado con una aleación HU resistente al calor con una especificación de tubo de Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

La estructura en forma de U de gran diámetro proporciona una superficie de calentamiento radiante extendida mientras mantiene una disposición de instalación de horno compacta. El producto también se puede suministrar como un conjunto completo con bloques aislantes de alta temperatura, placas base de montaje y componentes de instalación personalizados.

FH® Alloy admite la fabricación OEM de acuerdo con los planos del cliente, las dimensiones del horno, las condiciones operativas y los requisitos de reemplazo.

Especificaciones del producto

Dimensiones del tubo radiante en forma de U
La principal especificación de este tubo radiante es:
Ø152,4 × Ø142,8 × 2154,24 mm

• DE – Diámetro exterior: Ø152,4 mm

• DI – Diámetro interior: Ø142,8 mm

• Espesor nominal de pared: 4,8 mm

• L – Longitud: 2154,24 mm


Se pueden personalizar otras dimensiones estructurales, que incluyen:

• C – Distancia al centro

• H – Altura total

• R – Radio de curvatura en U

• Longitud de pierna recta

• Dimensiones de la placa de montaje

• Posiciones de los orificios de montaje

• Dimensiones del bloque de aislamiento

• Dimensiones de conexión de entrada/salida


Todas las dimensiones se pueden fabricar según los planos del cliente o las dimensiones del horno existente.

Aleación resistente al calor HU
HU es un grado de aleación fundida resistente al calor con alto contenido de cromo y níquel que se utiliza comúnmente para componentes que operan en entornos industriales de temperatura elevada.

Para aplicaciones de tubos radiantes, el material HU proporciona características tales como:

• Buena resistencia a altas temperaturas

• Buena resistencia a la oxidación

• Rendimiento estable durante la exposición térmica prolongada

• Resistencia adecuada a ciclos repetidos de calentamiento y enfriamiento.

• Buena estabilidad estructural para aplicaciones de hornos industriales.


El rendimiento de servicio real de un tubo radiante depende de algo más que la calidad del material. También se deben considerar la temperatura de funcionamiento, la atmósfera del horno, las condiciones del quemador, los ciclos térmicos, la geometría del tubo y las prácticas operativas del horno.

Estructura en forma de U de gran diámetro
Con un diámetro exterior de Ø152,4 mm, este producto está diseñado como un tubo radiante en forma de U relativamente grande para sistemas de hornos industriales que requieren una superficie de calentamiento radiante sustancial.
La estructura consta de dos largas secciones de tubos paralelos conectados por un codo en U.

Esta configuración proporciona:

• Ruta de calefacción radiante extendida

• Gran superficie de calentamiento

• Disposición de horno compacto

• Calentamiento indirecto estable

• Diseño flexible de distancia central

• Adaptabilidad a diferentes diseños de hornos


En comparación con un tubo radiante recto simple, el diseño en forma de U permite una ruta de transferencia de calor más larga dentro de un espacio de instalación limitado.

Conjunto completo de aislamiento y montaje

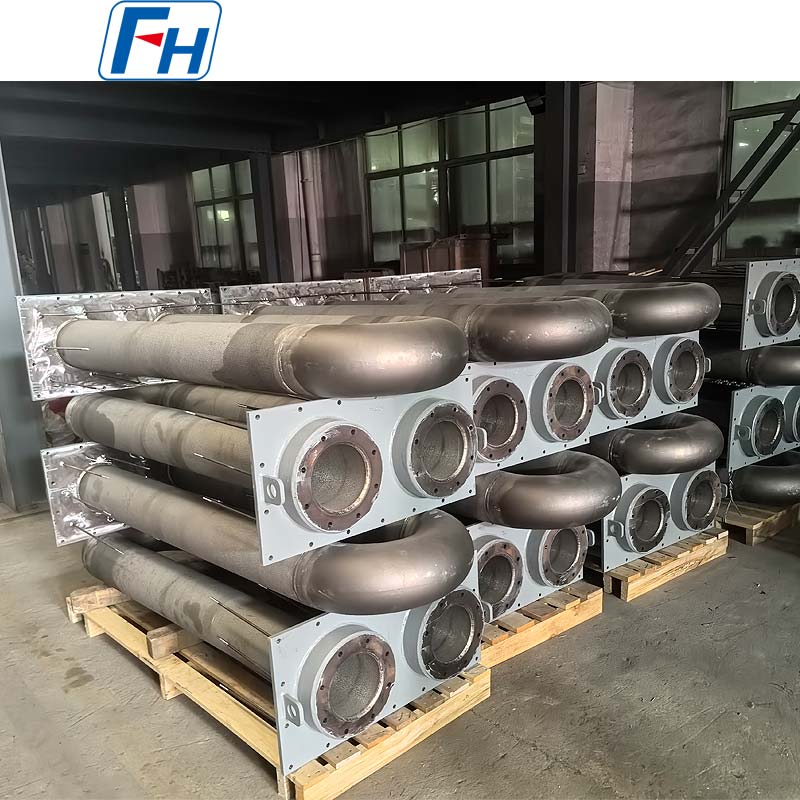

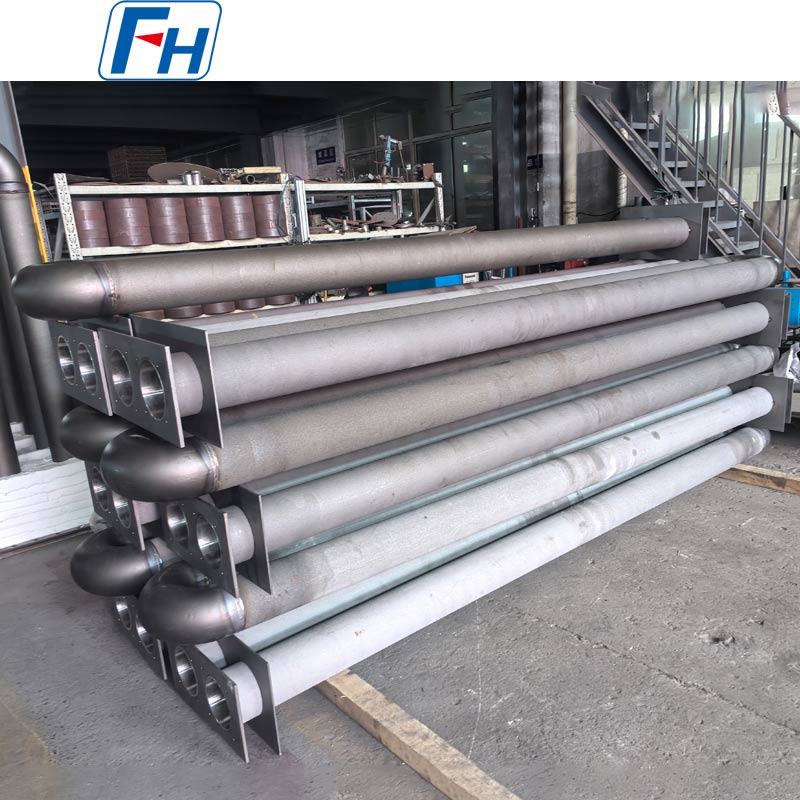

Como se muestra en la configuración de este producto, el tubo radiante se puede suministrar junto con bloques aislantes de alta temperatura y una placa base de montaje metálica.
Este conjunto completo ayuda a simplificar la instalación y el reemplazo.

Los componentes personalizados pueden incluir:

• Espesor del bloque de aislamiento

• Dimensiones del bloque de aislamiento

• Tamaño de la placa base

• Grosor de la placa base

• Cantidad de orificios de montaje

• Posiciones de los orificios de montaje

• Espaciado de tubos

• Estructura de soporte


Para fabricantes de hornos y proyectos de reemplazo, FH® Alloy puede proporcionar el conjunto completo en lugar de suministrar únicamente el tubo radiante desnudo.

Calentamiento indirecto del horno
Los tubos radiantes en forma de U se utilizan ampliamente en hornos industriales donde la fuente de calor o los gases de combustión deben permanecer separados de la cámara de trabajo del horno.
El calor generado dentro del tubo se transfiere a través de la pared del tubo y se irradia hacia la carga del horno.

Esta disposición de calefacción puede ayudar a proporcionar:

• Atmósfera controlada del horno

• Contacto directo reducido con la llama

• Distribución estable del calor

• Temperatura del horno más uniforme

• Rendimiento de calentamiento continuo confiable


Aplicaciones típicas
Los tubos radiantes HU en forma de U se pueden utilizar en:

• Hornos de tratamiento térmico

• Hornos de recocido

• Hornos de endurecimiento

• Hornos de templado

• Hornos de cementación

• Hornos continuos

• Hornos de solera de rodillos

• Hornos de atmósfera protectora

• Líneas de procesamiento de acero

• Equipos de calefacción industriales.


Esta especificación es particularmente adecuada para sistemas que requieren tubos radiantes largos y de gran diámetro en forma de U para calentamiento indirecto de alta temperatura.

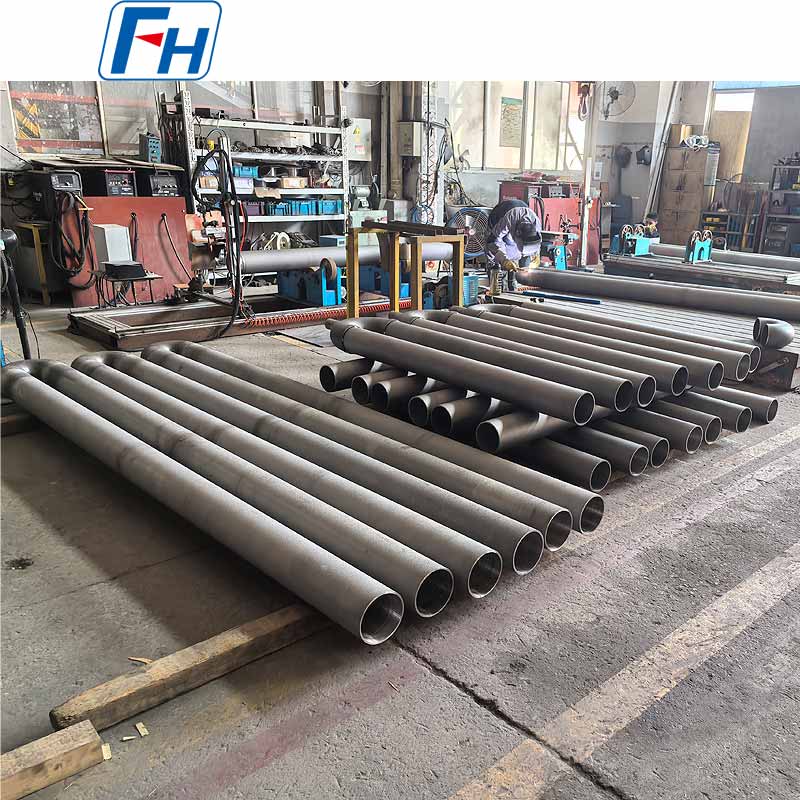

Proceso de fabricación
Dependiendo del dibujo técnico, el proceso de fabricación puede incluir:
Preparación de materiales → Producción de tubos → Fabricación de codos/curvas → Ensamblaje → Soldadura → Mecanizado → Fabricación de placas de montaje → Ensamblaje de aislamiento → Inspección dimensional → Inspección final

Los controles de fabricación clave incluyen:

• Diámetro exterior e interior

• Grosor de la pared

• Rectitud del tubo

• Distancia al centro

• Geometría de curvatura

• Calidad de soldadura

• Dimensiones generales

• Alineación de la placa de montaje

• Ajuste del conjunto de aislamiento


El control dimensional preciso es particularmente importante para un tubo radiante de 2154,24 mm de largo, porque la alineación de la instalación afecta directamente el ensamblaje del calefactor y el rendimiento del servicio.

Ventajas clave del producto
Aleación resistente al calor HU
Diseñado para entornos exigentes de hornos industriales.
Gran diámetro Ø152,4 mm
Proporciona una importante superficie de calefacción radiante.
Longitud del tubo de 2154,24 mm
Adecuado para grandes instalaciones de hornos industriales.
Espesor de pared nominal de 4,8 mm
Calculado a partir del diámetro exterior de 152,4 mm y el diámetro interior de 142,8 mm especificados.
Suministro de ensamblaje completo
Disponible con bloques aislantes, placas base y componentes de montaje.
Ingeniería personalizada
Se pueden personalizar la distancia entre centros, el radio de curvatura, la estructura de montaje y otras dimensiones.
Fabricación de reemplazo
Los conjuntos de tubos radiantes existentes se pueden reproducir según dibujos, muestras o dimensiones medidas.

Control de calidad
Dependiendo de los requisitos del proyecto, la inspección puede incluir:

• Verificación de materiales

• Inspección de composición química.

• Inspección del diámetro exterior

• Inspección del diámetro interior

• Grosor de la pared measurement

• Inspección de longitud total

• Inspección de distancia central

• Geometría de curvatura inspection

• inspección de soldadura

• Inspección de la placa de montaje

• Inspección final de montaje


Se pueden acordar requisitos de inspección adicionales antes de la producción.

¿Por qué elegir la aleación FH®?
FH® Alloy se especializa en componentes personalizados de aleaciones resistentes al calor para hornos industriales y equipos de tratamiento térmico.

Nuestra gama de tubos radiantes incluye:

• Tubos radiantes en forma de U HU

• Tubos radiantes en forma de U Cr25Ni35

• Tubos radiantes tipo P

• Tubos radiantes tipo I

• Tubos Radiantes Rectos

• Tubos radiantes a gas

• Tubos radiantes de formas especiales

• Conjuntos de tubos radiantes personalizados


También fabricamos rodillos para hornos, tubos fundidos centrífugos, accesorios para tratamiento térmico, bandejas para hornos, cestas para hornos y otros componentes personalizados para hornos.

Solicitar una cotización
Para obtener una cotización precisa, proporcione:

1. dibujo técnico

2. Grado de material

3. Diámetro exterior

4. Diámetro interior o espesor de pared

5. Longitud total

6. Distancia al centro

7. Radio de curvatura en U

8. Dimensiones de la placa de montaje

9. Temperatura de funcionamiento

10. Atmósfera del horno

11. Cantidad requerida


Envíe su dibujo o las especificaciones de tubos radiantes existentes a FH® Alloy para revisión técnica y cotización.

Preguntas frecuentes
P1: ¿Pueden fabricar tubos radiantes en forma de U de Ø152,4 × Ø142,8 × 2154,24 mm?
Sí. FH® Alloy puede fabricar esta especificación de tubo radiante HU y también puede ajustar las dimensiones según el diseño de su horno.

P2: ¿Cuál es el espesor de la pared?
Basado en un diámetro exterior de Ø152,4 mm y un diámetro interior de Ø142,8 mm, el espesor nominal de la pared radial es de 4,8 mm.

P3: ¿Se puede personalizar la distancia entre centros?
Sí. La distancia entre centros, el radio de curvatura, la longitud de la pata recta, la altura total y las dimensiones de instalación se pueden personalizar.

P4: ¿Pueden suministrar los bloques de aislamiento y la base de montaje?
Sí. El tubo radiante se puede suministrar como un conjunto completo con bloques de aislamiento personalizados, placas de montaje y componentes de instalación relacionados.

P5: ¿Se puede reemplazar HU por otra aleación resistente al calor?
Sí. El material se puede seleccionar según la temperatura de funcionamiento, la atmósfera del horno, las condiciones del ciclo térmico y la vida útil esperada.

P6: ¿Pueden fabricar tubos radiantes de repuesto?
