Tubo radiante tipo P personalizado para hornos industriales

Conjunto de tubo radiante de aleación resistente al calor | Placa de montaje y conexiones personalizadas | Aleación FH®
Aleación FH® fabrica tubos radiantes tipo P personalizados para hornos industriales y equipos de tratamiento térmico, proporcionando conjuntos completos de tubos radiantes según los planos del cliente, las dimensiones del horno, la temperatura de funcionamiento, la atmósfera y los requisitos del sistema de quemador.

La configuración en forma de P combina secciones radiantes largas y rectas con curvas de retorno, creando una ruta de calentamiento extendida dentro de un espacio de horno relativamente compacto.

Este tipo de tubo radiante es adecuado para sistemas de calefacción industrial que requieren calentamiento indirecto, atmósfera de horno controlada, distribución estable del calor e integración personalizada del horno.

Descripción general del producto

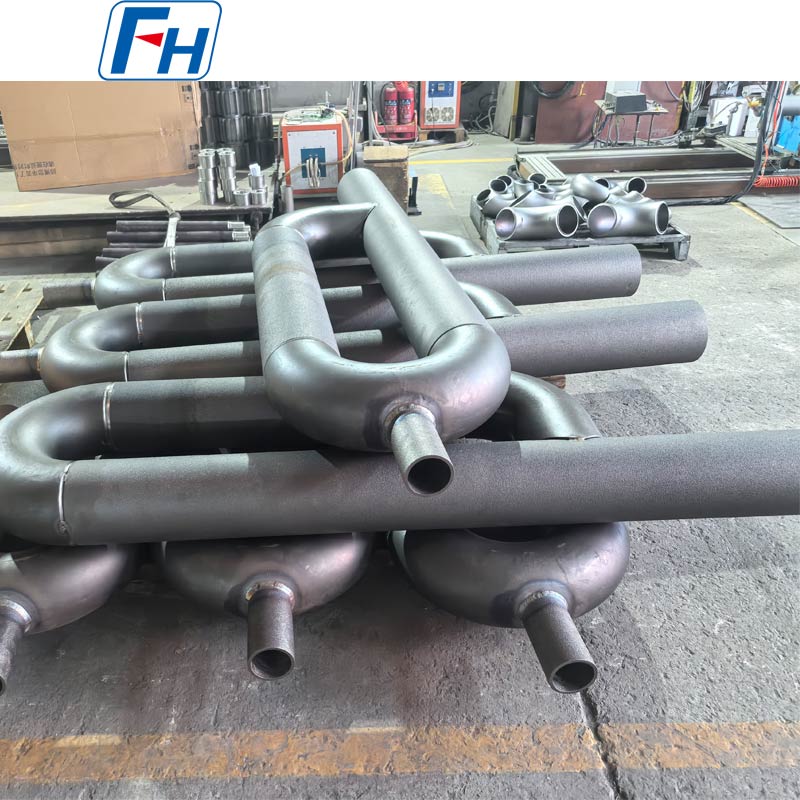

Un tubo radiante tipo P utiliza múltiples secciones de tubo recto y curvas de retorno para formar una ruta de calentamiento continua.
En comparación con un tubo radiante recto convencional, la estructura tipo P puede proporcionar una superficie radiante más larga manteniendo al mismo tiempo una disposición de instalación compacta.
El producto mostrado se puede fabricar como un conjunto completo que incluye:

• Secciones principales de tubos radiantes

• Curvas de retorno

• Placa de montaje

• Conexión del lado del quemador

• Conexión de salida/escape

• Componentes de soporte

• Interfaces de instalación personalizadas


FH® Alloy respalda tanto proyectos de hornos nuevos como la fabricación de tubos radiantes de reemplazo.

Especificaciones típicas

Dimensiones del tubo radiante tipo P
Cada tubo radiante tipo P se puede fabricar según el diseño del horno del cliente.

Los parámetros dimensionales típicos incluyen:

• OD – Diámetro exterior del tubo

• PESO – Espesor de pared

• L – Longitud total

• C – Distancia al centro

• R – Radio de curvatura de retorno

• W – Ancho total

• Placa de montaje dimensions

• Diámetro del tubo de conexión

• Longitud de conexión

• Dimensiones del orificio de montaje

• Dimensiones de la interfaz del quemador


Referencia de dibujo

• DE = Diámetro exterior

• PESO = Espesor de la pared

• L = Longitud total

• C = Distancia al centro

• R = Radio de curvatura


Todas las dimensiones se pueden personalizar según los dibujos del cliente, las muestras o las dimensiones del horno existente.

Estructura de múltiples pasadas en forma de P
La principal diferencia entre un tubo radiante tipo P y un tubo radiante recto convencional es su geometría de retorno.
Múltiples secciones rectas están conectadas por secciones de retorno curvas, formando una ruta de flujo interna más larga.
Este diseño puede proporcionar:

• Mayor superficie de calefacción radiante

• Ruta de calentamiento más larga

• Disposición de instalación compacta

• Diseño de horno flexible

• Transferencia de calor estable

• Disposición personalizada de quemadores y escapes.


La geometría tipo P exacta debe diseñarse de acuerdo con el horno real en lugar de utilizar una dimensión estándar para cada aplicación.

Materiales de aleación resistentes al calor
La selección del material es fundamental para la vida útil del tubo radiante.
FH® Alloy puede fabricar tubos radiantes tipo P utilizando diferentes materiales resistentes al calor, entre ellos:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Aleaciones Cr-Ni resistentes al calor

• Aleaciones resistentes al calor con alto contenido de Ni

• Aleaciones de alta temperatura a base de níquel

• Otros grados especificados por el cliente


La selección de materiales debe considerar:

• Temperatura de funcionamiento

• Atmósfera del horno

• Condiciones del quemador

• Frecuencia de ciclo térmico

• Condiciones de oxidación

• Espesor de la pared del tubo

• Vida útil requerida


Si no se especifica el material, FH® Alloy puede brindar asistencia para la selección de materiales en función de las condiciones operativas reales del horno.

Diseñado para calentamiento indirecto de hornos
Los tubos radiantes tipo P se utilizan comúnmente cuando la llama del quemador y los gases de combustión deben permanecer separados de la cámara de trabajo del horno.
El calor se transfiere a través de la pared del tubo radiante y se irradia hacia las piezas de trabajo dentro del horno.
Este acuerdo puede ayudar a proporcionar:

• Atmósfera controlada del horno

• Contacto directo reducido con la llama

• Calefacción más estable

• Distribución uniforme de la temperatura

• Operación continua confiable


Placa de montaje y conexiones personalizadas

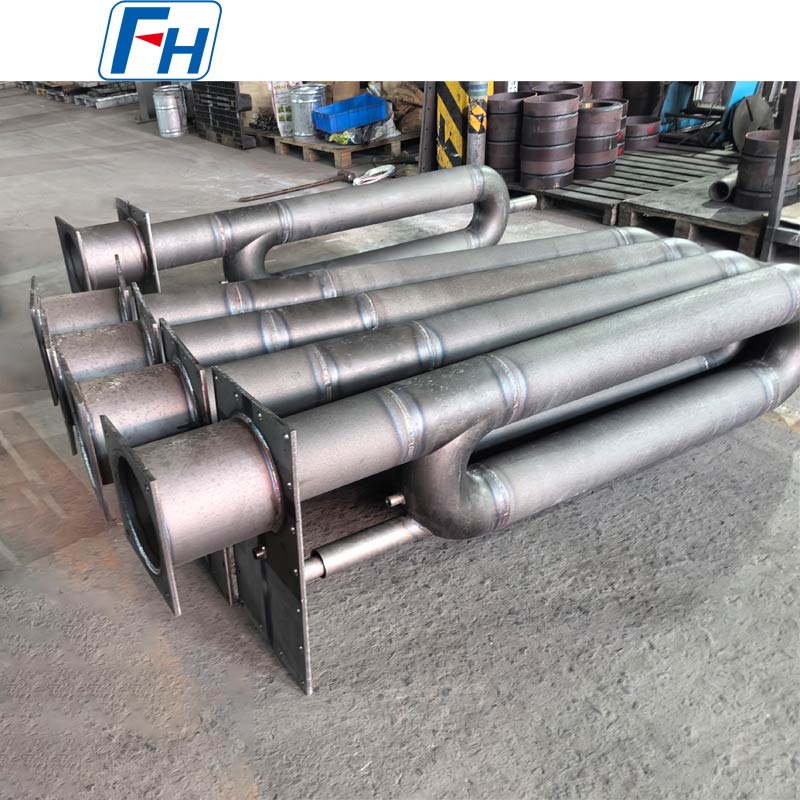

El tubo radiante tipo P que se muestra utiliza una placa de montaje personalizada y una estructura de conexión final.
FH® Alloy puede personalizar:

• Placa de montaje width and height

• Espesor de la placa

• Cantidad de orificios de montaje

• Diámetro y posición del agujero

• Conexión del quemador

• Conexión de escape

• Diámetro del tubo de conexión

• Estructura de soporte

• Orientación de instalación


Esto permite que el conjunto completo coincida con la interfaz del horno existente del cliente.

Aplicaciones típicas
Los tubos radiantes tipo P se utilizan ampliamente en:

• Hornos de tratamiento térmico

• Hornos de recocido

• Hornos de endurecimiento

• Hornos de templado

• Hornos de cementación

• Hornos continuos

• Hornos de solera de rodillos

• Hornos de atmósfera protectora

• Líneas de procesamiento de acero

• Sistemas de calefacción industriales


Son particularmente adecuados para aplicaciones que requieren una trayectoria de calentamiento radiante larga dentro de un espacio limitado del horno.

Proceso de fabricación
Dependiendo del diseño, la fabricación puede incluir:
Preparación de materiales → Producción de tubos → Preparación de secciones rectas → Fabricación de curvatura de retorno → Ensamblaje → Soldadura → Fabricación de placas de montaje → Mecanizado → Inspección dimensional → Limpieza de superficies → Inspección final

Los controles de fabricación clave incluyen:

• Rectitud del tubo

• Consistencia del espesor de la pared

• Geometría de curvatura

• Distancia al centro

• Calidad de soldadura

• Alineación de conexión

• Placa de montaje accuracy

• Tolerancia dimensional general


Para estructuras complejas tipo P, es especialmente importante mantener la alineación correcta entre múltiples secciones de tubos.

Ventajas clave
Ruta de calentamiento extendida
La estructura en forma de P proporciona una trayectoria radiante más larga que un simple tubo recto.
Diseño de horno compacto
Se pueden disponer múltiples secciones de tubo dentro de un área de instalación de horno limitada.
Materiales personalizados resistentes al calor
El material se puede seleccionar según la temperatura y la atmósfera del horno.
Fabricación de ensamblaje completo
Las secciones de tubo, codos, placas de montaje y estructuras de conexión se pueden suministrar como un solo conjunto.
Producción basada en dibujos
Adecuado para proyectos de hornos industriales altamente personalizados.
Fabricación de reemplazo
Los tubos radiantes tipo P existentes se pueden reproducir a partir de dibujos, muestras, fotografías o mediciones dimensionales.

Control de calidad
Dependiendo de los requisitos del cliente, la inspección puede incluir:

• Verificación de materiales

• Análisis de composición química.

• Inspección dimensional

• Medición del espesor de pared

• Inspección de dimensiones de curvatura

• Distancia al centro inspection

• inspección de soldadura

• Placa de montaje inspection

• Inspección de dimensiones de conexión

• Inspección final de montaje


Se pueden acordar requisitos de inspección especiales antes de la producción.

¿Por qué elegir la aleación FH®?
FH® Alloy se especializa en componentes personalizados de aleaciones resistentes al calor para hornos industriales y equipos de tratamiento térmico.
Nuestra gama de tubos radiantes incluye:

• Tubos radiantes tipo P

• Tubos radiantes en forma de U

• Tubos radiantes tipo I

• Tubos Radiantes Rectos

• Tubos radiantes a gas

• Tubos radiantes de formas especiales

• Conjuntos de tubos radiantes personalizados


También fabricamos:

• rodillos de horno

• Tubos de fundición centrífuga.

• Accesorios de tratamiento térmico

• Bandejas de horno

• Cestas de horno

• Componentes de horno personalizados resistentes al calor


FH® Alloy respalda la fabricación OEM, la producción basada en planos, proyectos de reemplazo y selección de aleaciones personalizadas para clientes internacionales.

Solicitar una cotización
Para obtener una cotización precisa para su tubo radiante tipo P, proporcione:

1. Dibujo técnico o croquis

2. Diámetro exterior del tubo

3. Grosor de la pared

4. Dimensiones generales

5. Distancia al centro

6. Dimensiones del pliegue de retorno

7. Grado de material

8. Placa de montaje dimensions
9. Detalles de conexión del quemador/escape

10. Temperatura de funcionamiento

11. Atmósfera del horno

12. Cantidad requerida


Envíe su dibujo o las especificaciones de tubos radiantes existentes a FH® Alloy para revisión técnica y cotización.

Preguntas frecuentes
P1: ¿Pueden fabricar tubos radiantes tipo P según nuestro plano?
Sí. FH® Alloy se especializa en fabricación personalizada basada en dibujos, muestras y dimensiones del horno del cliente.

P2: ¿Cuál es la diferencia entre los tubos radiantes tipo P y tipo U?
Un tubo radiante tipo U normalmente consta de dos patas principales paralelas conectadas por un codo de retorno. Un tubo radiante tipo P utiliza una disposición de flujo de retorno más compleja con múltiples secciones, lo que permite una ruta de calentamiento más larga dentro del horno.

P3: ¿Se puede personalizar la placa de montaje?
Sí. Las dimensiones de la placa, el espesor, los orificios de montaje, las aberturas de conexión y las posiciones de instalación se pueden fabricar según el plano del horno.

P4: ¿Qué materiales se pueden utilizar?
Las opciones disponibles incluyen 1.4848, 1.4849, 1.4852, 2.4879, aleaciones con alto contenido de Cr/Ni, aleaciones a base de níquel y otros grados resistentes al calor especificados por el cliente.

P5: ¿Pueden fabricar tubos radiantes tipo P de repuesto?
Sí. Los productos existentes se pueden reproducir utilizando dibujos, muestras, fotografías o dimensiones medidas.

P6: ¿Pueden suministrar el conjunto de tubo radiante completo?
Sí. FH® Alloy puede fabricar las secciones de tubo, los codos de retorno, la placa de montaje, las conexiones y los componentes estructurales relacionados como un conjunto completo.
