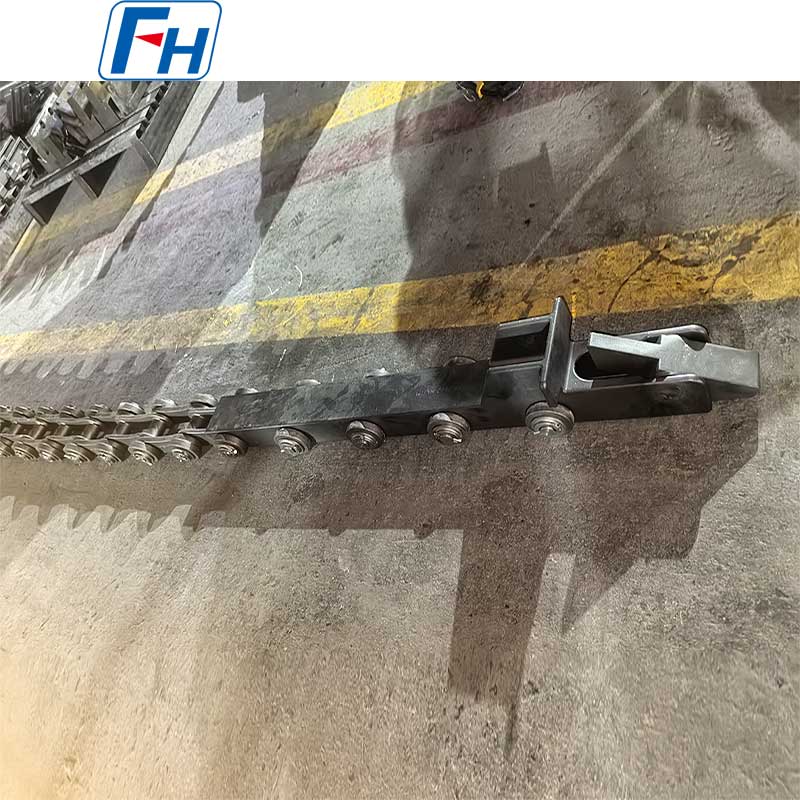

Conjunto de cabezal de empuje + cadena FH® | Sistema de accionamiento de horno continuo

conjunto de cadena con cabezal de empuje FH® | sistema de transporte y accionamiento de hornos de servicio pesado

clave de beneficios

• sistema integrado de cadena con cabezal de empuje
  Diseñado como un conjunto completo: combinación perfecta entre el cabezal de empuje, los accesorios de cadena y la rueda dentada motriz.
• Alta capacidad de fuerza de empuje
  El diseño del cabezal de empuje reforzado soporta cargas de empuje elevadas: mueve pilas de bandejas pesadas a través del horno sin doblarse ni romperse.
• Resistente al calor y al desgaste.
  Aleaciones de alta temperatura y tratamiento térmico especializado: resisten la distorsión térmica, la abrasión y la oxidación en entornos de hornos.
• Transmisión por cadena de precisión
  Pasadores, casquillos y placas laterales mecanizados con precisión: acoplamiento suave, alargamiento reducido y larga vida útil.
• configuraciones personalizadas
  Cualquier tamaño de cabezal de empuje, paso de cadena, longitud y espacio entre accesorios, diseñado para el diseño específico de su horno y las dimensiones de la bandeja.

Especificaciones técnicas

Componenteees del sistema

¿Por qué elegir los conjuntos de cadena con cabezal de empuje FH®?
1. Papel fundamental en los hornos continuos
El conjunto de cabezal de empuje y cadena es el corazón de un sistema de accionamiento de horno de empuje continuo. Un mal diseño conduce a:

• Cabezales de empuje doblados o rotos – parada del horno
• Elongación o falla de la cadena: desalineación y atascos
• Movimiento desigual de la bandeja: daños en las piezas o daños en el refractario del horno
• Alto tiempo de inactividad por mantenimiento

Los conjuntos FH® están diseñados para brindar confiabilidad.

2. Guía de selección de materiales

3. características de diseño

Aplicaciones
Tipos de horno:

• Hornos de empuje continuo (templado, cementado)
• Hornos de solera de rodillos (sección de empuje)
• Hornos de cinta de malla (accionamiento pesado)
• Hornos de viga móvil (mecanismo de transferencia)
• Lineas de retorno de bandeja

Piezas típicas movidas:

• Cestas y bandejas cargadas
• Pilas de engranajes y ejes
• Anillos de rodamiento
• Bandejas de sujetadores

Tabla de grados de materiales:

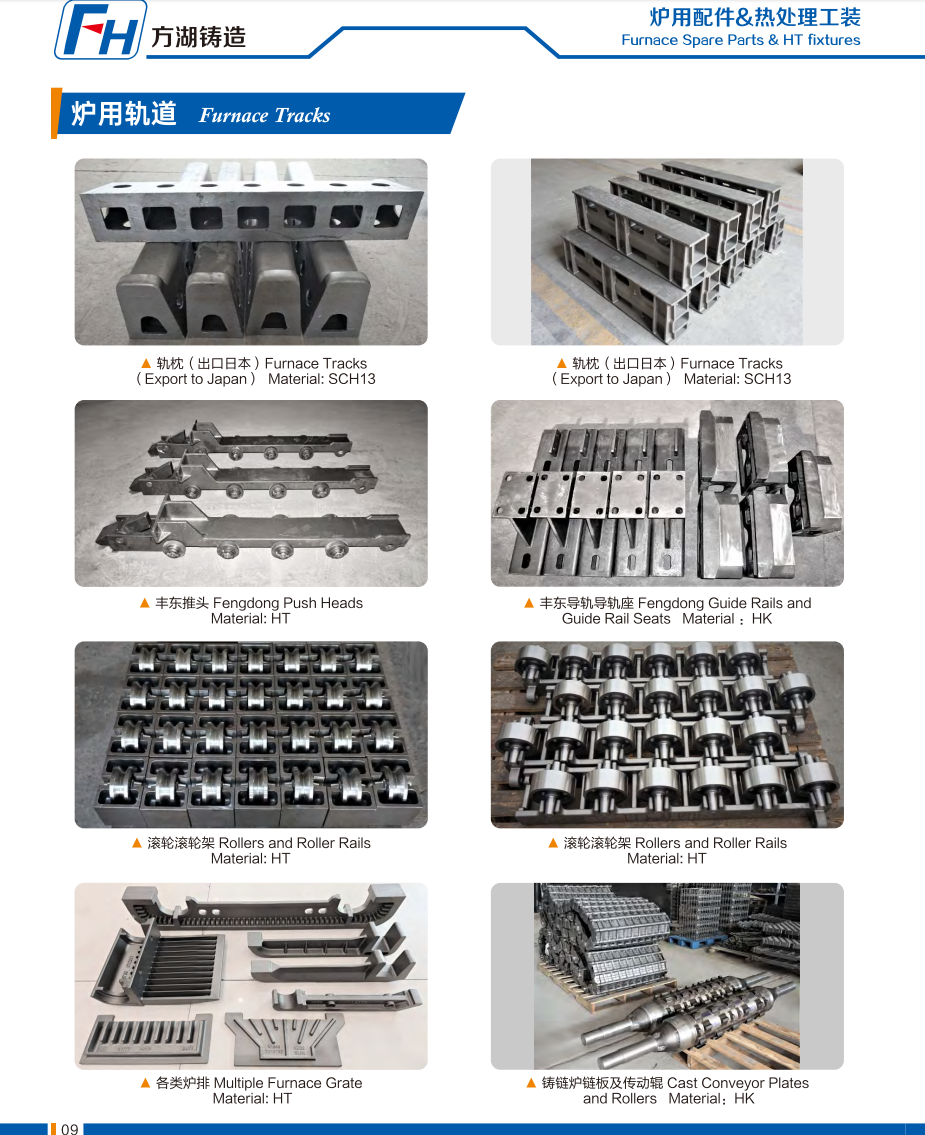

Fotos genuinas de accesorios de tratamiento térmico FH®

Proceso de pedido

1. Proporcionar:

• Tipo de horno y mecanismo de accionamiento (piñón, hidráulico, tornillo)
• Fuerza de empuje requerida (o número de bandejas para cargar la bandeja)
• Temperatura de funcionamiento (dentro del horno versus zona fría)
• Dimensiones de la bandeja/cesta e interfaz de empuje
• Paso y longitud de cadena necesarios
• Espaciado de accesorios (distancia entre cabezales de empuje)

2. FH® propone:

• Recomendación de material para cabezal de empuje y cadena.
• Diseño del cabezal de empuje (forma, almohadilla de desgaste, guía)
• Especificaciones de la cadena (paso, accesorios, tratamiento térmico)
• Dibujo CAD para aprobación
• Precio y plazo de entrega

3. Producción: 15 a 25 días laborables

4. La entrega incluye:

• Certificados de prueba de materiales
• Informe de inspección dimensional
• Dibujo de montaje y guía de instalación.

Preguntas frecuentes:

P1: ¿Cuál es la vida útil típica de un conjunto de cadena y cabezal de empuje?
R: Con lubricación y alineación adecuada: cabezal de empuje: de 2 a 5 años, dependiendo de la temperatura y la fuerza de empuje; cadena: de 3 a 7 años para materiales aptos para hornos. Se recomienda una inspección periódica cada 6 a 12 meses para detectar desgaste, alargamiento o flexión.

P2: ¿Qué material recomienda para el cabezal de empuje de un horno de cementación a 950 °C?
R: Para una atmósfera de cementación a 950 °C, recomendamos 1.4849 para el cabezal de empuje: excelente resistencia a la fluencia y a la carburación. Para la cadena dentro del horno, utilice también 1.4849 o 310S. Para la cadena en la línea de retorno fría, es suficiente una aleación de acero tratada térmicamente.

P3: ¿Pueden combinar un cabezal de empuje existente que ya no esté disponible?
R: Sí, ingeniería inversa disponible. Envíanos tu cabezal de empuje desgastado o dibujos. Mediremos, recomendaremos mejoras de materiales si son beneficiosas y produciremos un reemplazo directo.

P4: ¿Cómo sé cuándo es necesario reemplazar la cadena?
R: Mida el alargamiento de la cadena. Reemplazar cuando el alargamiento exceda del 2 al 3% de la longitud original. También inspeccione si hay pasadores desgastados, placas laterales agrietadas o eslabones atascados. FH® ofrece cadenas de repuesto con la misma distancia entre accesorios.

P5: ¿Cuál es su garantía?
R: 12 meses contra defectos de fabricación (fisuras de soldadura, defectos de material, errores de mecanizado). El desgaste normal, el alargamiento de la cadena y la fatiga térmica no están cubiertos, pero FH® recomendará los materiales adecuados para sus condiciones específicas para maximizar la vida útil.
