Bandejas de base de horno de cementación personalizadas para enfriamiento de aceite | Aleación FH®

Bandejas de base de tratamiento térmico de alta resistencia personalizadas para un cliente polaco
Estudio de caso de cliente | Diseño de ingeniería, fabricación y entrega
Ubicación del cliente: Polonia
Productooo: Bandejas base de tratamiento térmico personalizadas
Aplicación: Carburación y enfriamiento con aceite
Tamaños diseñados:

• 1400 × 1600 × 70 milímetros

• 1400 × 2200 × 70 milímetros


Temperatura máxima de proceso: 1000°C
Temperatura de enfriamiento del aceite: Aprox. 100°C
Carga del horno: Hasta 2,8 toneladas dependiendo del tamaño del horno
Alcance del servicio: Ingeniería Diseño Fabricación Entrega
Fabricante: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (aleación FH®)

Descripción general del proyecto
FH® Alloy completó un proyecto de bandeja base de tratamiento térmico personalizado para un cliente en Polonia.
A diferencia de un pedido convencional de construcción para impresión, el cliente no tenía planos de bandeja terminados. En cambio, proporcionaron las principales condiciones operativas del horno, las dimensiones de carga, el proceso de tratamiento térmico y la carga requerida del horno.
Con base en estos aportes técnicos, FH® Alloy fue responsable de desarrollar las estructuras de las bandejas, preparar los planos de ingeniería, fabricar los productos terminados y organizar el envío.
Para este proyecto se desarrollaron dos tamaños de bandeja principales:

• 1400 × 1600 × 70 milímetros

• 1400 × 2200 × 70 milímetros


Las bandejas fueron diseñadas para un exigente proceso de cementación a temperaturas de hasta 1000°C, seguido de inmersión en aceite de enfriamiento a aproximadamente 100°C.

Condiciones de operación del cliente
El cliente proporcionó a FH® Alloy los siguientes datos de aplicación.

Desafío del cliente: sin dibujo terminado
Una de las características más importantes de este proyecto fue que el cliente polaco no proporcionó ningún plano de producción existente.

El cliente suministró principalmente:

• dimensiones de carga del horno,

• temperatura de carburación,

• condiciones de enfriamiento,

• carga esperada del horno,

• dimensiones requeridas de la bandeja,

• y requisitos funcionales para columnas removibles.


Por lo tanto, FH® Alloy necesitaba convertir estos parámetros operativos en una estructura de bandeja práctica y fabricable.
Esto requirió una evaluación de ingeniería en lugar de una simple copia dimensional.

Desafío de ingeniería: ciclos térmicos de cargas pesadas de gran tamaño
Las bandejas eran relativamente grandes, especialmente la versión de 1400 × 2200 × 70 milímetros.
Las grandes bandejas de hornos que operan bajo cargas pesadas a temperaturas elevadas enfrentan varios riesgos de ingeniería.

Deformación a alta temperatura
A temperaturas de cementación cercanas a los 1000°C, la resistencia mecánica de las aleaciones resistentes al calor disminuye en comparación con las condiciones de temperatura ambiente.
Si la estructura de soporte no está diseñada adecuadamente, la bandeja puede experimentar:

• flacidez,

• torciendo,

• deformación local,

• o distorsión dimensional permanente.


Para una bandeja de hasta 1400 × 2200 mm, esto resulta especialmente importante.

Carga pesada del horno
Según la información operativa del cliente, las condiciones de carga del horno podrían alcanzar:

• 2,8 toneladas para la configuración del horno de 2200 × 1400 mm

• aproximadamente 2 toneladas para la configuración de 1600 × 1400 mm


El cliente también indicó que el requisito de carga de la bandeja podría estar cerca de la condición de carga general del horno en ciertas aplicaciones.
Esto requirió que el diseño de la bandeja proporcionara una distribución efectiva de la carga en una gran superficie.

Cambio rápido de temperatura durante el enfriamiento del aceite
El ciclo de tratamiento térmico incluye:
Carburación hasta 1000°C → Enfriamiento con aceite a aproximadamente 100°C
Esto representa una diferencia sustancial de temperatura.
La exposición repetida a estos ciclos puede generar:

• estrés térmico,

• fatiga térmica,

• distorsión,

• concentración de tensiones alrededor de las articulaciones,

• y una degradación estructural gradual.


Por lo tanto, la estructura de la bandeja necesitaba considerar tanto la carga estática como los ciclos térmicos repetidos.

Diseño de ingeniería de aleaciones FH®
FH® Alloy desarrolló dos estructuras de bandeja personalizadas según los tamaños del horno y las condiciones de carga del cliente.

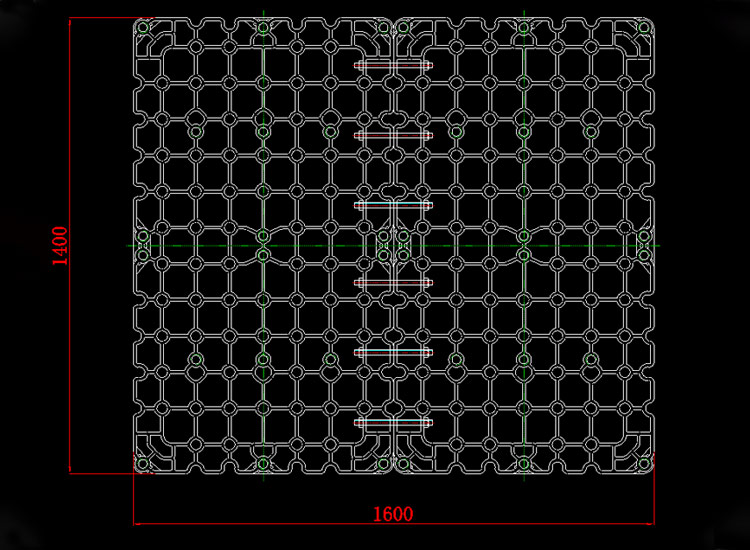

Bandeja base de 1400 × 1600 × 70 milímetros
La primera bandeja se diseñó con unas dimensiones totales de:
1400 × 1600 × 70 milímetros
La estructura utiliza un diseño de soporte de carga repetido en forma de rejilla para distribuir la carga a lo largo de la superficie de la bandeja.
El diseño también incorpora posiciones de conexión y soporte estratégicamente ubicadas para que la bandeja pueda trabajar junto con columnas verticales extraíbles cuando sea necesario.
Los objetivos clave de diseño incluyeron:

• rigidez a altas temperaturas,

• distribución de carga,

• luz sin soporte reducida,

• compatibilidad con columnas extraíbles,

• y carga práctica del horno.

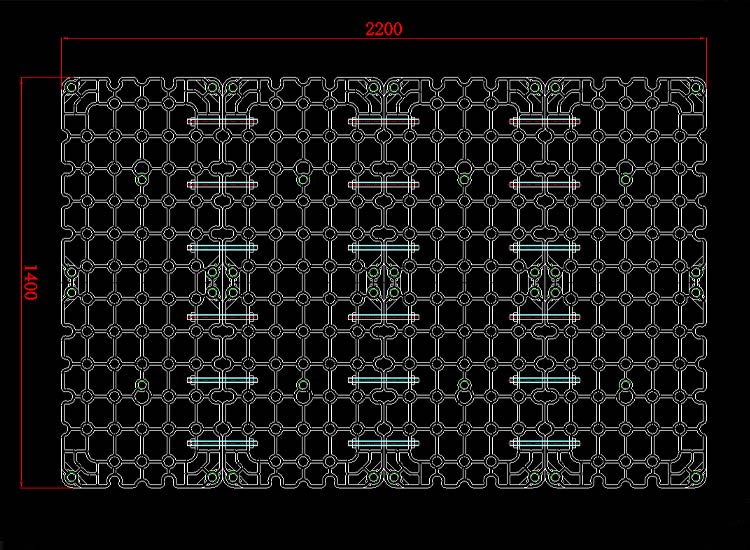

1400 × 2200 × 70 milímetros Base Tray
El segundo diseño fue una bandeja más grande:
1400 × 2200 × 70 milímetros
Debido al aumento de longitud, el control estructural se volvió aún más importante.
El dibujo final incorporó múltiples secciones estructurales y conexiones de refuerzo para mantener la estabilidad en el área de trabajo más grande.
La versión de 2200 mm fue desarrollada para condiciones de hornos con cargas de hasta aproximadamente 2,8 toneladas.
El enfoque de ingeniería incluyó:

• controlar la deformación de largos tramos,

• mejorar la transferencia de carga,

• distribuir la tensión a través de la estructura,

• y mantener un manejo y montaje prácticos.


Diseño estructural tipo cuadrícula
Ambos conceptos de bandeja utilizan una estructura de rejilla abierta.
Este tipo de estructura proporciona varias ventajas en aplicaciones de tratamiento térmico.
Distribución de carga mejorada
Las nervaduras de soporte interconectadas ayudan a transferir cargas a través de múltiples trayectorias estructurales en lugar de concentrar la tensión en una pequeña cantidad de miembros.
Peso propio reducido
Una estructura abierta proporciona una alta eficiencia estructural sin hacer que toda la bandeja sea innecesariamente sólida y pesada.
Mejor circulación del proceso
La geometría abierta permite que la atmósfera del horno y los medios de enfriamiento se muevan a través de la bandeja de manera más efectiva.
Gestión de expansión térmica
Una estructura de rejilla diseñada adecuadamente puede ayudar a acomodar la expansión térmica durante los ciclos repetidos de calefacción y refrigeración.

Diseño de columna extraíble
El cliente solicitó específicamente:

• Columnas que se pueden quitar fácilmente según la carga.


Por lo tanto, FH® Alloy incorporó posiciones de montaje de columnas en el diseño de la bandeja.
Esto permite al cliente configurar el dispositivo de acuerdo con diferentes requisitos de carga.
Cuando se requiere soporte vertical adicional, se pueden instalar columnas en las posiciones designadas.
Cuando la configuración de producción no las requiere, las columnas se pueden quitar.
Esto proporciona una mayor flexibilidad en comparación con una estructura de fijación completamente fija.

Diseño basado en la carga real del horno
Una consideración importante en este proyecto fue que los diferentes tamaños de hornos tenían diferentes capacidades de carga.
Por ejemplo:
Horno 2200 × 1400
Carga aproximada del horno:
2,8 toneladas
1600 × 1400 Horno
Carga aproximada del horno:
2 toneladas
En lugar de utilizar exactamente la misma estructura para cada tamaño de horno, FH® Alloy evaluó la relación entre:
Tamaño de la bandeja Posición de soporte de carga del horno Condiciones de alta temperatura
y desarrolló los diseños en consecuencia.

Desde los parámetros operativos hasta los dibujos de ingeniería finales
Este proyecto siguió un proceso completo de ingeniería.
Información del horno del cliente
↓
Revisión del proceso de tratamiento térmico
↓
Análisis de requisitos de carga
↓
Desarrollo del concepto estructural
↓
Posicionamiento de columna extraíble
↓
Dibujo De Ingeniería
↓
Fabricación
↓
Inspección
↓
Envío
El cliente proporcionó las condiciones del horno en lugar de los dibujos terminados, y FH® Alloy convirtió esos requisitos en dos diseños de bandeja base listos para producción.

Especificaciones del proyecto

Por qué este proyecto es diferente de la fabricación Build-to-Print
Muchos proyectos de accesorios de tratamiento térmico comienzan con un dibujo completo del cliente.
Este proyecto no lo hizo.
El cliente polaco proporcionó información sobre el proceso y el horno, mientras que FH® Alloy asumió la responsabilidad de convertir esos requisitos en una solución de ingeniería viable.
Por lo tanto, el proyecto demuestra la capacidad de FH® Alloy en:

• análisis de aplicaciones,

• desarrollo estructural,

• diseño de bandeja de gran tamaño,

• ingeniería de accesorios para cargas pesadas,

• diseño de soporte extraíble,

• preparación de dibujo,

• fabricación,

• y entrega final.


Esta capacidad es particularmente valiosa para los clientes que conocen las condiciones de su horno pero que aún no tienen un plano de accesorios finalizado.

Diseño de bandeja de tratamiento térmico personalizado por FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (aleación FH®) designs and manufactures customized heat treatment tooling for demanding industrial furnace applications.
Nuestra gama de productos incluye:

• Bandejas base de tratamiento térmico

• Bandejas de horno de cementación

• Accesorios de enfriamiento de aceite

• Cestas de tratamiento térmico

• Accesorios del horno

• Herramientas de horno continuo

• Accesorios para hornos de vacío

• Accesorios para hornos de pozo

• Componentes de aleación personalizados resistentes al calor


Los clientes pueden proporcionar dibujos completos o información de ingeniería básica como:
Tamaño del horno Temperatura Carga Proceso de tratamiento térmico Método de enfriamiento Información de la pieza de trabajo
Luego, FH® Alloy puede respaldar el proyecto desde el diseño de ingeniería hasta la fabricación.

¿Necesita una bandeja de horno resistente personalizada?
Si la bandeja de su horno existente se deforma en condiciones de alta temperatura o carga pesada, o si tiene los parámetros del horno pero no tiene un plano de accesorios terminado, FH® Alloy puede ayudarlo a desarrollar una solución personalizada.
Para evaluación de ingeniería, proporcione:

• tipo de horno,

• dimensiones de carga del horno,

• temperatura máxima de trabajo,

• proceso de tratamiento térmico,

• método de enfriamiento,

• carga del horno,

• peso de la pieza de trabajo,

• dimensiones requeridas de la bandeja,

• requisitos de columna o apilamiento,

• y fotografías de accesorios existentes, si están disponibles.


FH® Alloy admite herramientas de horno personalizadas desde el diseño de ingeniería hasta la producción y entrega terminadas.
