Descripción general del producto
Aleación FH® fabrica tubos radiantes tipo W personalizados para hornos de tratamiento térmico industriales, diseñados para aplicaciones de calentamiento indirecto donde se requiere una transferencia de calor estable, resistencia a altas temperaturas y confiabilidad estructural a largo plazo.
Este tubo radiante en forma de W está fabricado con una aleación HT resistente al calor con un tamaño total de 1860 × 610 milímetros. Su configuración W de múltiples pasos proporciona una gran superficie radiante efectiva dentro de un espacio de horno relativamente compacto, lo que lo hace adecuado para hornos industriales que requieren un calentamiento eficiente y uniforme.
Cada tubo radiante se puede fabricar de acuerdo con las dimensiones del horno, la disposición del quemador, el diseño de la brida, el diámetro del tubo y las condiciones de operación del cliente.

Especificaciones del producto

Se encuentran disponibles tamaños, materiales, diámetros de tubos y estructuras de bridas personalizados según los planos o las condiciones de funcionamiento del horno.

¿Qué es un tubo radiante tipo W?
Un tubo radiante tipo W es un componente de calentamiento indirecto del horno que consta de varias secciones de tubo recto conectadas a través de curvas de retorno para formar una ruta de gas en forma de W.
Durante el funcionamiento del horno, los gases de combustión calientes fluyen a través del paso interno del tubo radiante. El calor se transfiere a través de la pared del tubo de aleación resistente al calor y se irradia hacia la cámara del horno sin permitir que los gases de combustión entren en contacto directo con las piezas de trabajo.
Este diseño se usa comúnmente cuando la atmósfera del horno o la superficie del producto deben permanecer aisladas de los productos de combustión.
En comparación con diseños rectos o tipo U más simples, la configuración W puede proporcionar una superficie radiante más grande dentro de la cámara del horno disponible.

Características clave de nuestro tubo radiante tipo HT W
Construcción de aleación resistente al calor HT
El tubo está fabricado con una aleación resistente al calor de grado HT, seleccionada para entornos exigentes de hornos de alta temperatura.
El material proporciona buena resistencia a:

• Oxidación a alta temperatura

• Ciclos repetidos de calentamiento y enfriamiento.

• Deformación térmica

• Ataque a la atmósfera del horno

• Servicio de temperatura elevada a largo plazo


La selección del material también se puede ajustar según la temperatura del horno, la atmósfera y la vida útil esperada.

Gran superficie de calefacción radiante.
La configuración en forma de W crea múltiples secciones de calefacción dentro de un conjunto de tubo radiante.
Esto ayuda a aumentar la superficie radiante disponible y permite a los diseñadores de hornos hacer un uso eficiente de la cámara de calentamiento.
La configuración de 1860 × 610 mm que se muestra aquí se fabrica para la instalación de calefactor específica de un cliente.

Diseñado a medida para instalación de hornos
Los tubos radiantes no son productos básicos estándar.
Las dimensiones normalmente deben coincidir con las existentes:

• Cámara del horno

• Quemador

• Recuperador

• Brida de montaje

• pared del horno

• Soportes para tubos

• Requisitos de flujo de gas


FH® Alloy puede fabricar tubos radiantes W según un dibujo 2D, un modelo 3D o una muestra física existente.
Si el cliente no tiene un plano completo, también se puede proporcionar información operativa para evaluación de ingeniería.

Construcción de hornos de servicio pesado

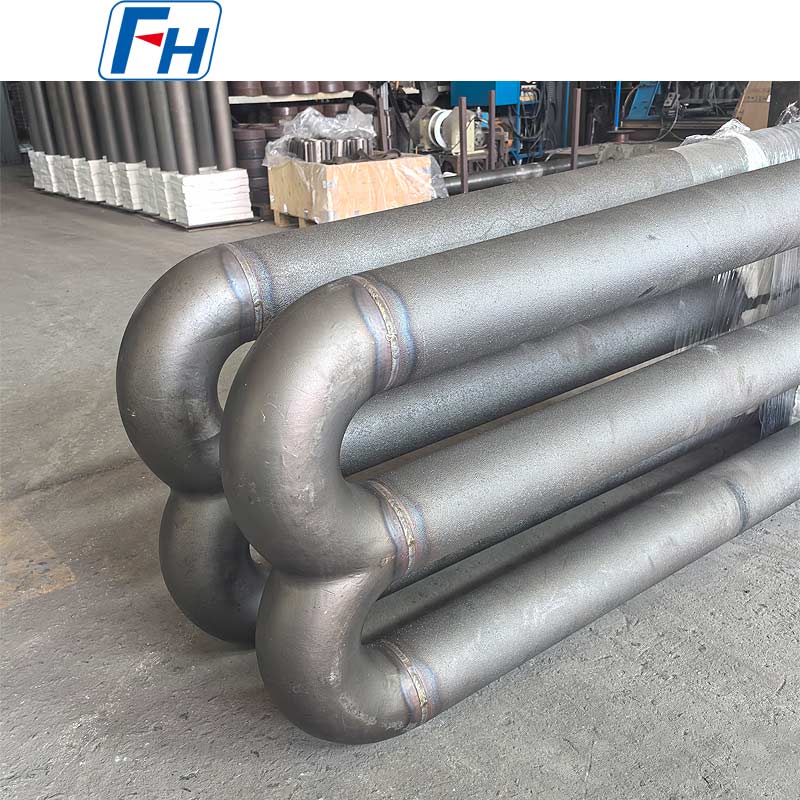

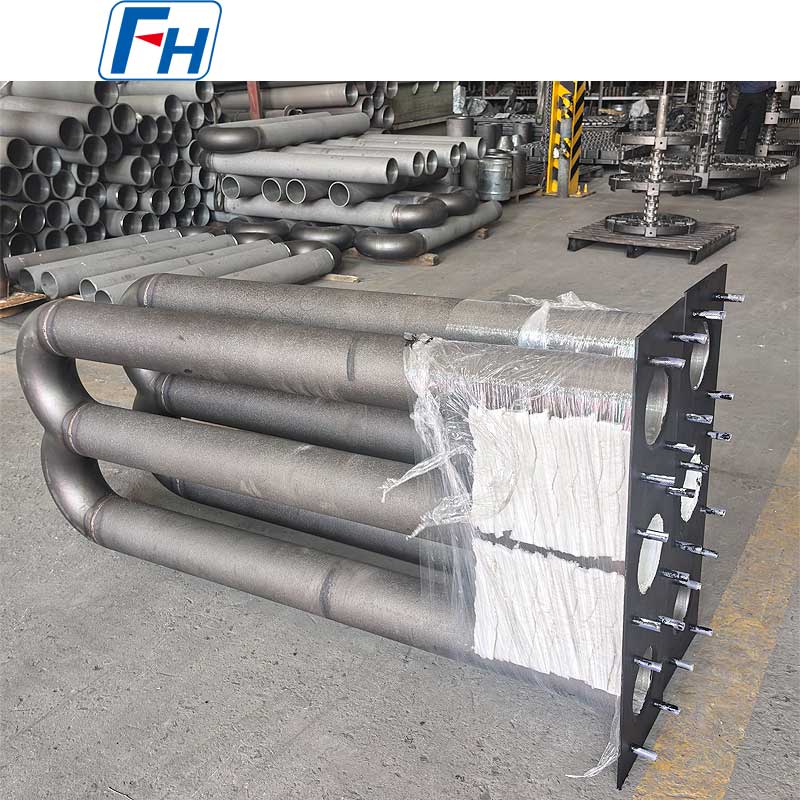

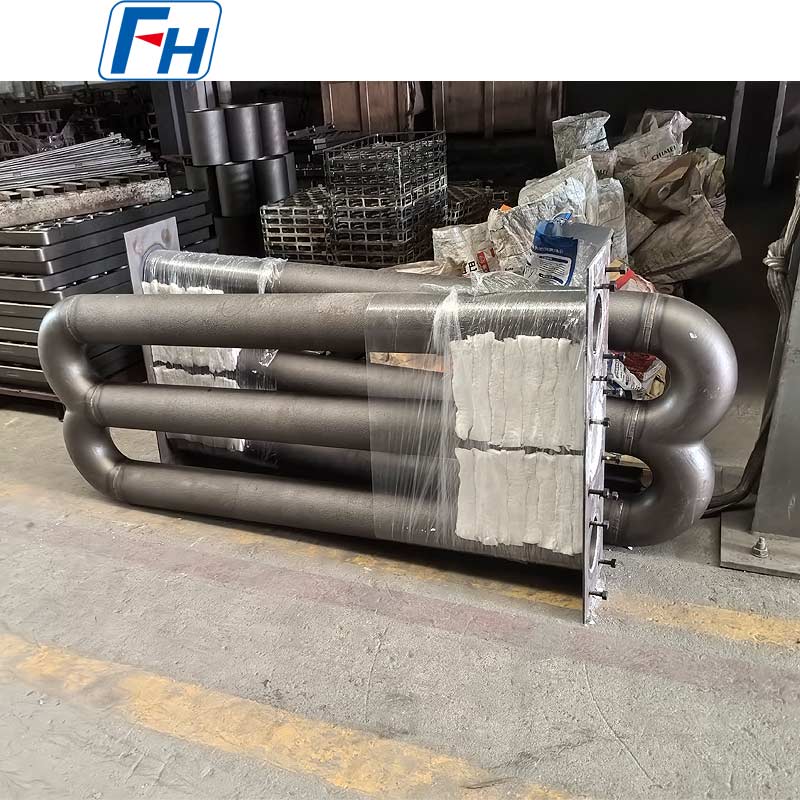

El tubo radiante W que se muestra en la imagen del producto utiliza una construcción robusta de varias secciones con una brida de montaje integrada.
Las áreas críticas como conexiones de tubos, codos de retorno e interfaces de bridas se fabrican prestando atención a la precisión dimensional porque estas áreas son particularmente importantes para una operación confiable bajo ciclos térmicos repetidos.

Aplicaciones típicas
Los tubos radiantes tipo FH® Alloy W se pueden utilizar en una amplia gama de sistemas de calefacción industrial, que incluyen:

• Hornos de tratamiento térmico

• Hornos continuos

• Hornos de recocido

• Hornos de cementación

• Hornos de endurecimiento

• Hornos de solera de rodillos

• Hornos de calefacción industriales

• Hornos de atmósfera protectora

• Hornos de procesamiento de metales


Son particularmente adecuados para aplicaciones donde se requiere calentamiento indirecto y una atmósfera de horno controlada.

Por qué se utiliza la aleación HT para los tubos radiantes de hornos
Los tubos radiantes están continuamente expuestos a condiciones operativas severas.
Durante el servicio, el tubo puede experimentar altas temperaturas internas del gas, temperaturas externas del horno, oxidación y expansión y contracción térmica repetidas.
Por lo tanto, el material del tubo radiante debe proporcionar una resistencia mecánica superior a la temperatura ambiente.
La aleación HT resistente al calor está diseñada para aplicaciones de temperatura elevada y puede proporcionar la combinación de resistencia a la oxidación y estabilidad estructural a alta temperatura necesaria para los componentes de hornos industriales.
Sin embargo, siempre se debe seleccionar el material correcto de acuerdo con las condiciones de funcionamiento reales.
FH® Alloy puede fabricar tubos radiantes en diferentes grados de aleaciones resistentes al calor dependiendo de:
Temperatura de funcionamiento · Atmósfera del horno · Tipo de quemador · Dimensiones del tubo · Ciclo de calentamiento · Vida útil esperada

Fabricación de tubos radiantes tipo W personalizados
FH® Alloy se centra en componentes de hornos personalizados en lugar de solo productos de tamaño estándar.
Para tubos radiantes tipo W, podemos personalizar:
Configuración del tubo
Se encuentran disponibles diseños de tubo radiante tipo W, tipo U, tipo I, tipo M, tipo P, tipo recto y curvado especial.
Dimensiones
Los siguientes parámetros se pueden fabricar según su dibujo:

• Longitud total

• Ancho total

• Diámetro exterior del tubo

• Espesor de la pared del tubo

• Distancia al centro

• Radio de curvatura

• Dimensiones de brida

• Posiciones de los orificios de montaje


Material
Se pueden suministrar diferentes grados de aleaciones resistentes al calor según las condiciones de funcionamiento y los requisitos del cliente.
Brida y estructura de montaje
Se pueden producir bridas, placas de montaje y estructuras de conexión para que coincidan con la instalación del horno existente.

Fabricación de tubos radiantes y control de calidad
Para mejorar la consistencia dimensional y la confiabilidad del servicio, FH® Alloy controla las importantes etapas de fabricación de cada tubo radiante personalizado.
Los procedimientos típicos de producción e inspección incluyen:
Preparación de materiales → Procesamiento de tubos → Preparación de curvatura/conexión → Montaje → Soldadura → Inspección dimensional → Inspección de superficie → Inspección final → Embalaje
Dependiendo del diseño y las especificaciones del cliente, también se puede proporcionar documentación adicional de inspección de calidad o material.

Información requerida para la cotización
Para una cotización más rápida, por favor envíenos:

1. Dibujo de tubo radiante.

2. Diámetro exterior del tubo and wall thickness

3. Dimensiones generales

4. Especificación de materiales

5. Temperatura de funcionamiento

6. Atmósfera del horno

7. Quemador type

8. Cantidad requerida


Si no dispone de un dibujo completo, puede enviarnos fotografías del tubo radiante existente junto con las dimensiones principales y las condiciones de funcionamiento del horno.
Nuestro equipo de ingeniería puede evaluar la información antes de la producción.

¿Por qué elegir la aleación FH®?
FH® Alloy se especializa en la fabricación de componentes de hornos de aleaciones resistentes al calor para aplicaciones de tratamiento térmico industrial.
Nuestra gama de productos incluye:

• tubos radiantes

• rodillos de horno

• Accesorios de tratamiento térmico

• Bandejas de tratamiento térmico

• Cestas de tratamiento térmico

• Rejillas de horno

• Tubos de fundición centrífuga.

• Piezas fundidas de aleaciones resistentes al calor.

• Accesorios de horno personalizados


Admitimos la personalización basada en planos y aplicaciones para proyectos de reemplazo y proyectos de hornos nuevos.

Tubos radiantes tipo W personalizados de aleación FH®
¿Busca un fabricante de tubos radiantes tipo W para su horno de tratamiento térmico?
FH® Alloy proporciona tubos radiantes de aleación resistentes al calor personalizados según sus planos y las condiciones reales de funcionamiento del horno.
Envíenos su dibujo, dimensiones, especificaciones de material y temperatura de trabajo para evaluación técnica y cotización.

Preguntas frecuentes
P1: ¿Pueden fabricar tubos radiantes tipo W de 1860 × 610 mm?
Sí. FH® Alloy puede fabricar esta especificación de tubo radiante tipo HT W y también puede personalizar las dimensiones según el diseño de su horno.

P2: ¿Cuál es la ventaja de un tubo radiante tipo W?
La estructura en forma de W crea una ruta de calentamiento de múltiples pasos más larga y una superficie radiante más grande dentro de un área de instalación de horno relativamente compacta.

P3: ¿Se pueden personalizar el diámetro del tubo y el espesor de la pared?
Sí. Se pueden personalizar el diámetro del tubo, el espesor de la pared, la distancia entre centros, el radio de curvatura, las dimensiones generales y las estructuras de conexión.

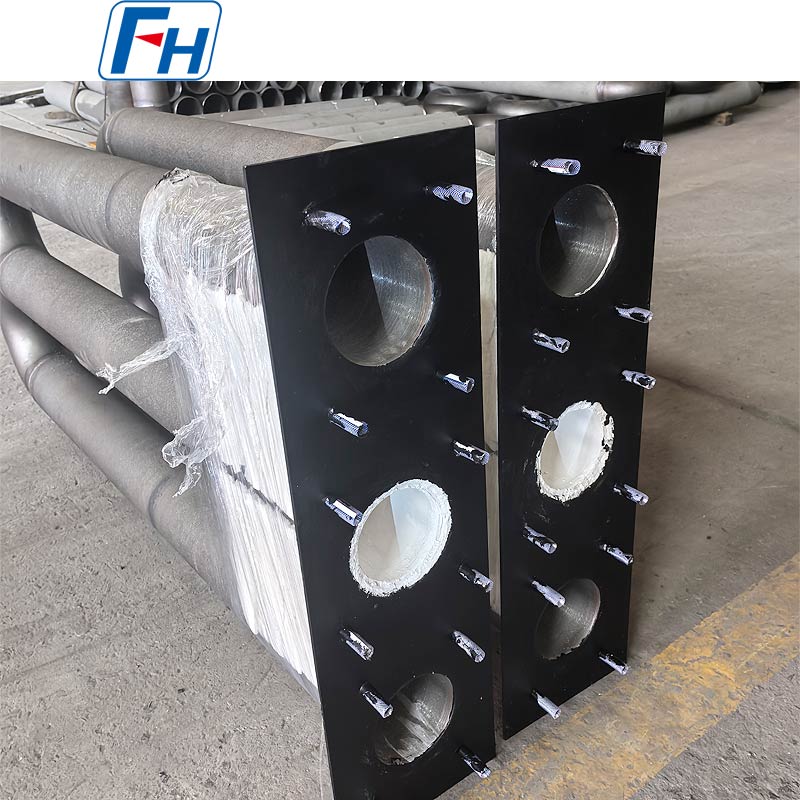

P4: ¿Pueden suministrar la placa de montaje y los bloques aislantes juntos?
Sí. El tubo radiante se puede suministrar como un conjunto completo con placas de montaje, bloques aislantes, montantes y componentes de instalación relacionados.

P5: ¿Se puede reemplazar el material HT por otra aleación?
Sí. El material se puede seleccionar según la temperatura de funcionamiento, la atmósfera del horno, las condiciones del quemador y la vida útil esperada.

P6: ¿Se puede reproducir un tubo radiante tipo W existente?
Sí. Los tubos de repuesto se pueden fabricar según los dibujos, muestras, fotografías o dimensiones medidas originales.
