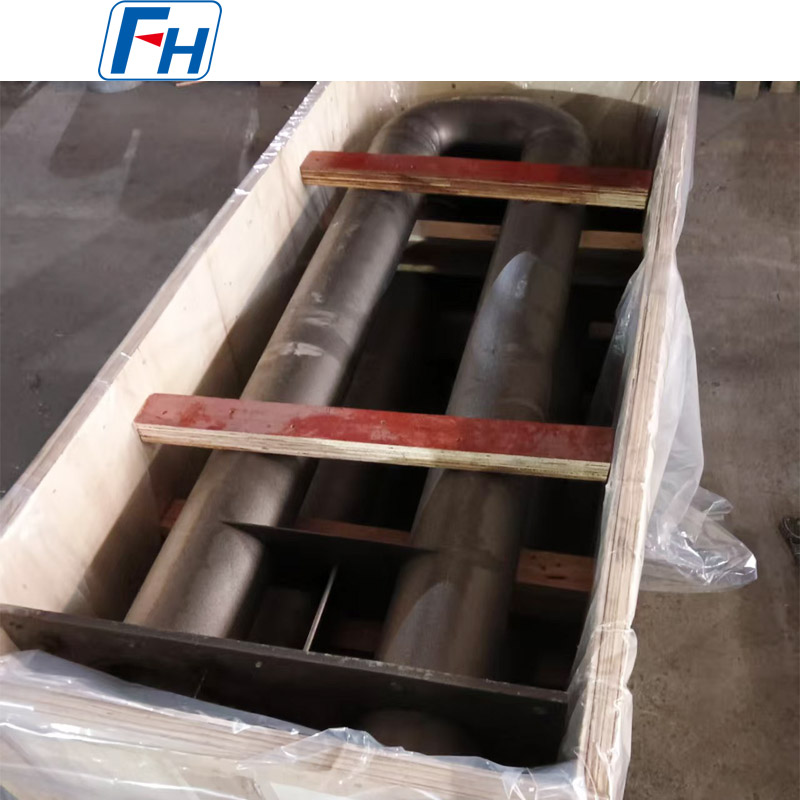

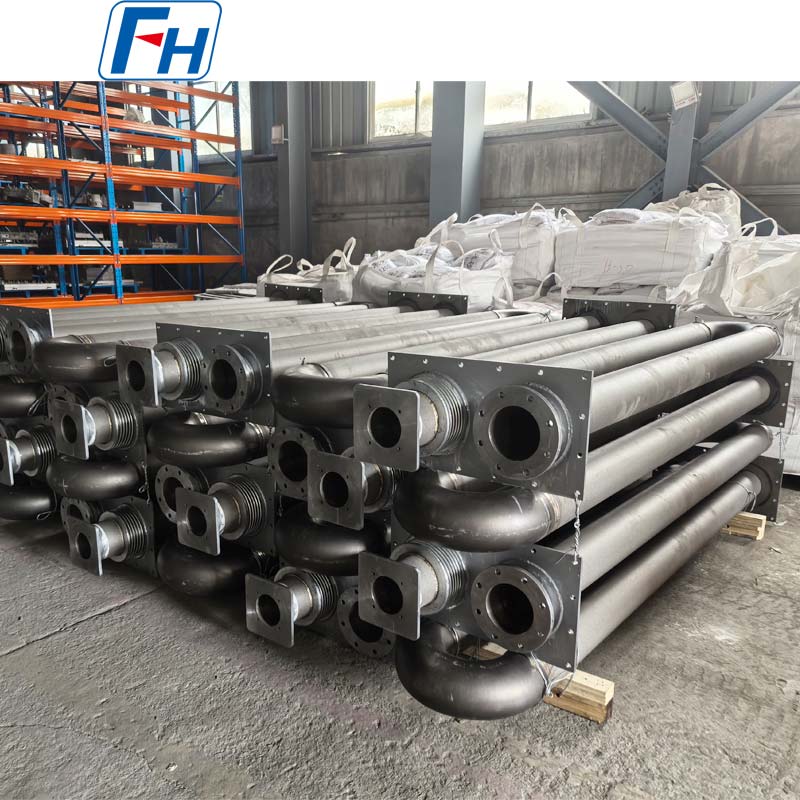

Tubo radiante en forma de U para hornos industriales
Los tubos radiantes en forma de U de aleación FH® están diseñados para aplicaciones de calentamiento indirecto en hornos de tratamiento térmico industriales. La estructura en forma de U proporciona una gran superficie de transferencia de calor al mismo tiempo que mantiene la atmósfera de combustión separada de la cámara del horno, lo que ayuda a lograr un calentamiento del horno estable y uniforme.

Fabricados con aleaciones resistentes a altas temperaturas, nuestros tubos radiantes se pueden personalizar según la temperatura de funcionamiento, la atmósfera del horno, las dimensiones del tubo, el diseño del quemador y las condiciones de servicio.

Características clave

• Alta resistencia a la oxidación y corrosión a alta temperatura.

• Buena resistencia y estabilidad dimensional a temperaturas elevadas.

• Diseñado para una transferencia de calor radiante eficiente y uniforme.

• Adecuado para hornos industriales continuos y discontinuos.

• Diámetro de tubo, espesor de pared, longitud y dimensiones de curvatura en U personalizados
• Disponible en varios aceros inoxidables resistentes al calor y aleaciones a base de níquel.

• Fabricación según planos del cliente o dimensiones del horno existente.

• Inspección disponible antes del envío


Especificaciones típicas

Aplicaciones típicas
Los tubos radiantes en forma de U se utilizan ampliamente en:

• Hornos de tratamiento térmico

• Hornos de cementación

• Hornos de recocido

• Hornos de endurecimiento

• Hornos continuos

• Hornos de solera de rodillos

• Hornos discontinuos

• Hornos de calefacción industriales

• Líneas de procesamiento de acero

• Equipos de tratamiento térmico de metales.


T Son particularmente adecuados para sistemas de hornos que requieren calentamiento indirecto y atmósferas de horno controladas.

Opciones de materiales de aleación resistentes al calor
La selección del material es fundamental para la vida útil del tubo radiante.

Dependiendo de la temperatura del horno, la atmósfera y las condiciones del ciclo térmico, FH® Alloy puede fabricar tubos radiantes de diferentes grados de aleaciones resistentes al calor, que incluyen:

• 1.4848/Aleaciones resistentes al calor tipo AISI 309

• 1.4849 / Aleaciones resistentes al calor tipo AISI 310

• 1.4852 aleaciones resistentes al calor

• 2.4879 grados de aleación de alta temperatura

• Aleaciones resistentes al calor con alto contenido de Ni y cr

• Aleaciones a base de níquel para condiciones de horno más exigentes


El material final debe seleccionarse de acuerdo con la temperatura de funcionamiento real, la atmósfera del horno, la carga y la vida útil esperada.

Tabla de selección de materiales

Fabricación y Fabricación
Dependiendo del diseño, los tubos radiantes en forma de U se pueden fabricar mediante una combinación de:
Fundición centrífuga / fundición estática → mecanizado → ensamblaje de tubos → fabricación en U → soldadura → inspección dimensional → acabado de superficies → inspección final

Para tubos radiantes de gran tamaño o de alta temperatura se presta especial atención a:

• Rectitud del tubo

• Consistencia del espesor de la pared

• Calidad de soldadura

• Geometría de curvatura en U

• Dimensiones generales

• Resistencia a la deformación a alta temperatura


Esto ayuda a reducir las fallas prematuras causadas por estrés térmico, oxidación y distorsión dimensional.

Diseñado para servicio de hornos de alta temperatura
Los tubos radiantes funcionan bajo ciclos repetidos de calentamiento y enfriamiento. Los mecanismos de falla comunes incluyen:

• Oxidación a alta temperatura

• Fatiga térmica

• deformación por fluencia

• Doblado de tubos

• Grietas de soldadura

• sobrecalentamiento local

• Corrosión a alta temperatura


Por lo tanto, FH® Alloy evalúa el diseño del tubo radiante de acuerdo con las condiciones reales del horno del cliente en lugar de seleccionar el material basándose únicamente en la temperatura nominal.
Para una selección de materiales más precisa, recomendamos proporcionar:
Temperatura de funcionamiento atmósfera del horno tubo de extracción tipo de quemador vida útil esperada.

Tubos radiantes en forma de U personalizados
Fabricamos tubos radiantes en forma de U según los planos del cliente y los requisitos del horno.
Los parámetros personalizados incluyen:

• Diámetro exterior

• Diámetro interior

• Grosor de la pared

• Longitud del tubo recto

• Radio de curvatura en U

• Altura total

• Dimensiones de conexión

• Dimensiones de brida

• Interfaz del quemador

• Grado de material

• Requisitos de soldadura


Los tubos radiantes existentes también se pueden fabricar según muestras, dibujos o medidas dimensionales.

Inspección de calidad
Dependiendo de los requisitos del proyecto, la inspección puede incluir:

• Análisis de composición química.

• Inspección dimensional

• Inspección visual

• inspección de soldadura

• Pruebas de propiedades mecánicas.

• Inspección de superficies

• Verificación del material de aleación resistente al calor


Los requisitos de inspección adicionales se pueden discutir antes de la producción.

¿Por qué elegir la aleación FH®?
FH® Alloy se especializa en componentes de aleaciones resistentes al calor personalizados para hornos industriales y equipos de tratamiento térmico.
Nuestras capacidades de fabricación cubren:

• tubos radiantes

• rodillos de horno

• Accesorios de tratamiento térmico

• Cestas de horno

• Bandejas de horno

• Componentes del ventilador del horno

• Tubos de fundición centrífuga.

• Piezas fundidas de aleaciones resistentes al calor.


Apoyamos la producción OEM y basada en planos para fabricantes de hornos, plantas de tratamiento térmico, acerías y empresas de equipos industriales en todo el mundo.

Solicitar una cotización
Para obtener una cotización precisa de su tubo radiante en forma de U, envíenos:

1. Dibujo del producto

2. Diámetro del tubo y espesor de pared.

3. Dimensiones generales

4. Grado de material

5. Temperatura de funcionamiento

6. Atmósfera del horno

7. Cantidad requerida

8. Fotos del tubo radiante existente, si están disponibles.


Envíenos sus requisitos de dibujo o horno para la selección de materiales y cotización.
