1.4852 + 310S Accesorio de tratamiento térmico de marco triangular | Aleación FH®

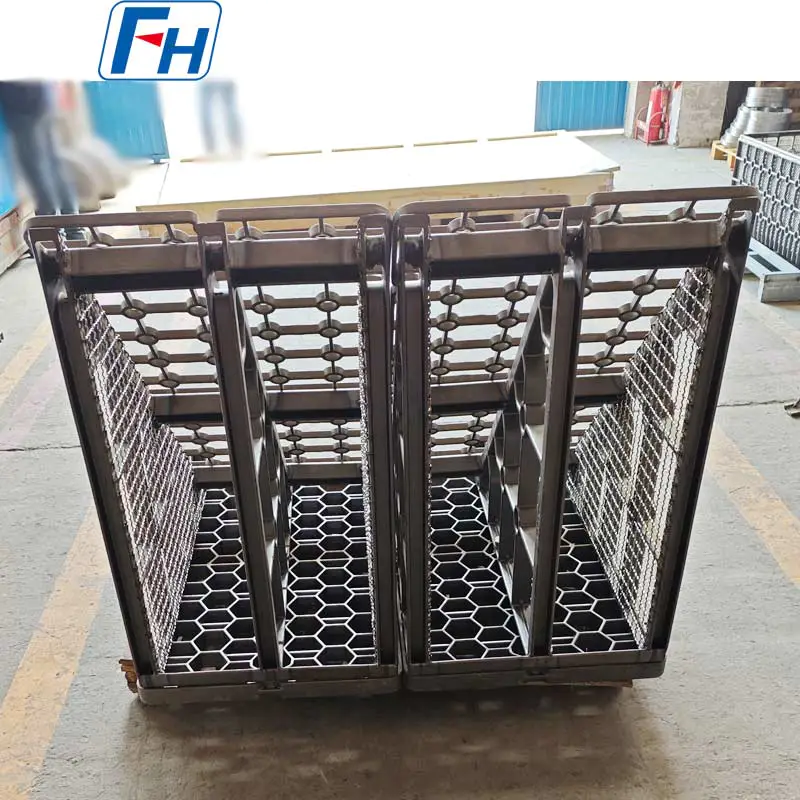

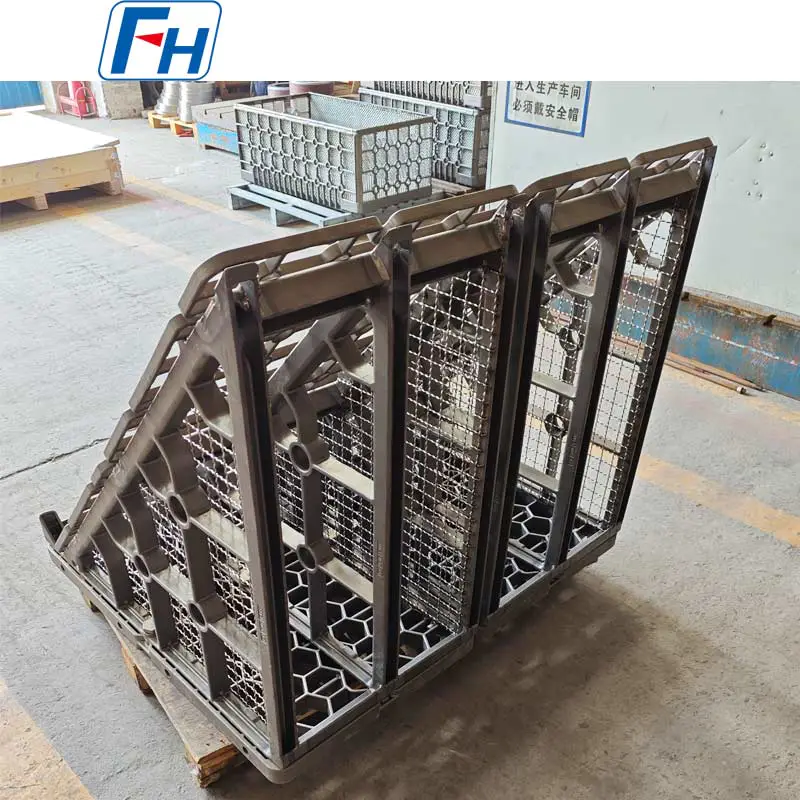

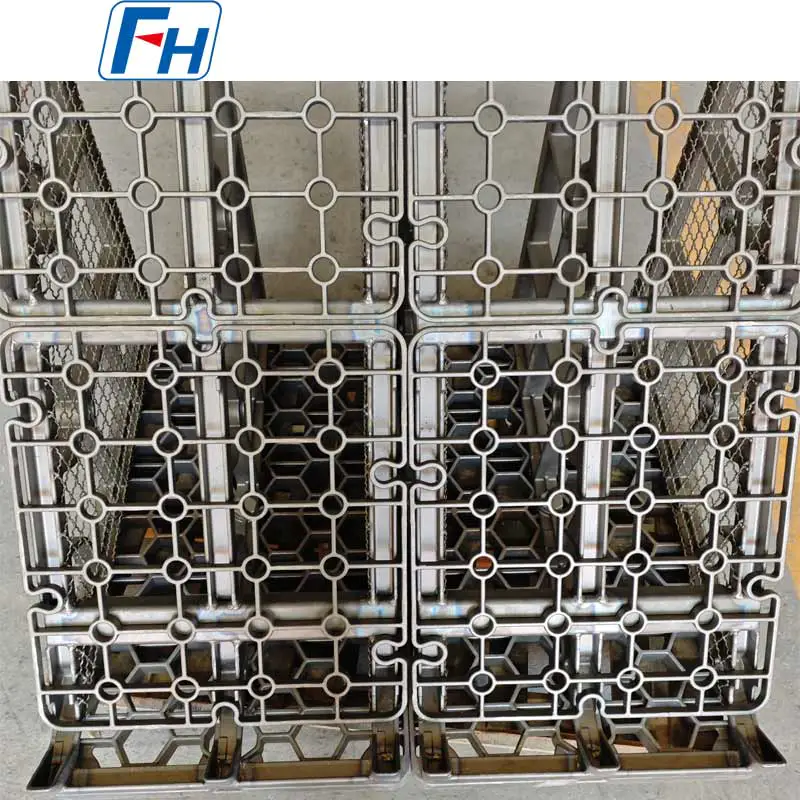

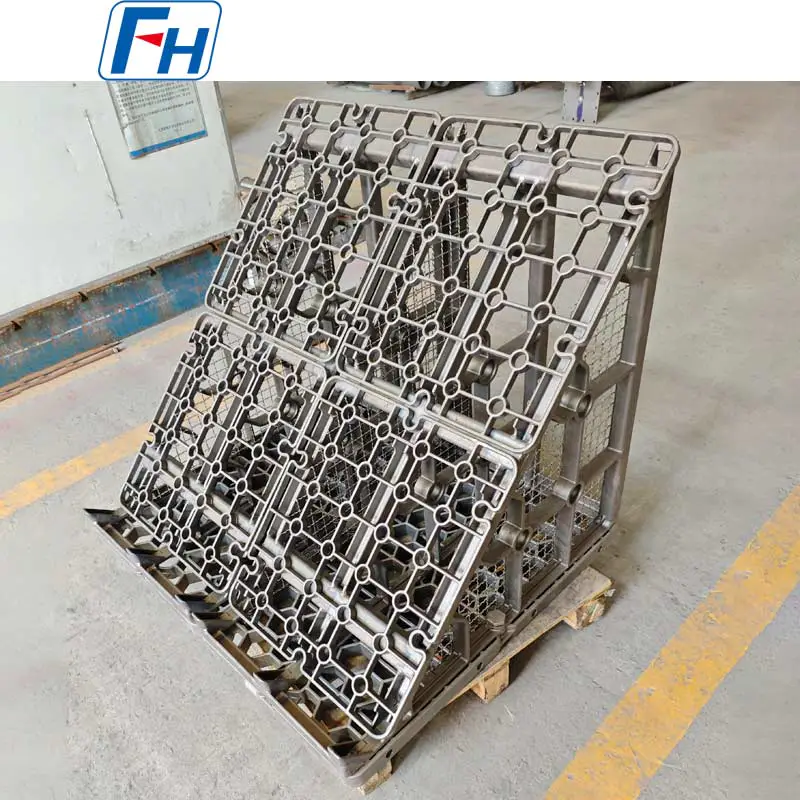

1.4852 Accesorio de tratamiento térmico de marco triangular 310S
Accesorio de horno personalizado de 1176 × 1000 × 1090 milímetros para tratamiento térmico
Aleación FH® fabrica accesorios de tratamiento térmico personalizados y herramientas para hornos de alta temperatura para aplicaciones de tratamiento térmico industrial.
Este dispositivo de tratamiento térmico de marco triangular personalizado está fabricado a partir de una combinación de aleación resistente al calor 1.4852 y acero inoxidable 310S, con unas dimensiones totales de 1176 × 1000 × 1090 milímetros.
El dispositivo adopta un diseño estructural abierto con secciones de soporte reforzadas, lo que proporciona un posicionamiento estable para las piezas de trabajo y al mismo tiempo mantiene suficiente espacio para la circulación de la atmósfera del horno y la transferencia de calor.
Su configuración de marco triangular está diseñada de acuerdo con la disposición de las piezas de trabajo y los requisitos de carga del horno del cliente.
FH® Alloy puede personalizar el material, las dimensiones, las posiciones de soporte, la estructura de carga y la geometría general del accesorio de acuerdo con las condiciones operativas reales.

Especificaciones del producto

Diseño de accesorios de marco triangular
A diferencia de una canasta o bandeja de tratamiento térmico convencional, este producto utiliza una configuración estructural de marco triangular.
La geometría se desarrolla en torno a los requisitos de carga específicos del cliente y proporciona posiciones de soporte dedicadas para las piezas que se tratan térmicamente.

El diseño de marco triangular puede ayudar a lograr:

• Posicionamiento estable de la pieza de trabajo

• Uso eficiente del espacio de las instalaciones.

• Espaciado controlado entre piezas de trabajo

• Buena rigidez estructural

• Circulación en atmósfera de horno abierto.

• Cómoda carga y descarga


El ángulo, el espacio entre soportes y la disposición estructural se pueden rediseñar para diferentes componentes.

1.4852 Combinación de materiales 310S
Este dispositivo de tratamiento térmico utiliza 1.4852 y 310S en diferentes secciones estructurales.
El uso de dos materiales permite que el diseño del dispositivo coincida con los diferentes requisitos térmicos y estructurales de los componentes individuales.

1.4852 Aleación resistente al calor
1.4852 se utiliza comúnmente para accesorios y componentes estructurales de hornos de alta temperatura.
Las características típicas relevantes para aplicaciones de hornos incluyen:

• Buena resistencia a altas temperaturas

• Buena resistencia a la oxidación
• Buena estabilidad dimensional

• Idoneidad para ciclos de calentamiento repetidos

• Buen rendimiento en entornos de hornos industriales.


Acero inoxidable 310S.
El 310S se utiliza ampliamente para componentes fabricados resistentes al calor debido a su combinación de:

• Resistencia a la oxidación a alta temperatura

• Buena soldabilidad

• Buen rendimiento de fabricación

• Idoneidad para componentes estructurales de hornos.


La selección del material siempre debe basarse en el entorno operativo completo y no solo en la temperatura.

Estructura abierta para la circulación del calor y la atmósfera.
Los accesorios de tratamiento térmico deben soportar las piezas de trabajo sin bloquear innecesariamente la atmósfera del horno o la transferencia de calor.
Por lo tanto, este dispositivo utiliza una estructura de marco abierto con grandes áreas de flujo libre entre las secciones estructurales.

El diseño puede ayudar a proporcionar:

• Mejor circulación de la atmósfera del horno.

• Exposición más uniforme de las piezas de trabajo.

• Transferencia de calor eficiente

• Flujo de medios de refrigeración mejorado

• Reducción de la masa innecesaria de accesorios


Para diferentes piezas de trabajo, FH® Alloy puede ajustar la densidad del soporte y la disposición de apertura.

Estructura reforzada para servicio de alta temperatura
Los dispositivos de tratamiento térmico industrial funcionan bajo estrés térmico y mecánico repetido.

Durante el servicio, el aparato puede experimentar:

• Expansión térmica

• Contracción térmica

• Fluencia de alta temperatura

• oxidación

• Carga mecánica

• Fatiga térmica

• Cambio dimensional a largo plazo


Por esta razón, el diseño del dispositivo debe considerar tanto la resistencia a altas temperaturas como la estabilidad estructural.
Las secciones reforzadas de este dispositivo de marco triangular están dispuestas para soportar las piezas cargadas manteniendo suficiente espacio abierto alrededor de las piezas de trabajo.

Diseñado alrededor de la pieza de trabajo
Un dispositivo de tratamiento térmico personalizado no debe diseñarse únicamente de acuerdo con las dimensiones del horno.
Las piezas de trabajo reales son igualmente importantes.

FH® Alloy puede diseñar soportes para luminarias de acuerdo con:

• Forma de la pieza

• Diámetro de la pieza

• Longitud de la pieza

• Peso de cada pieza

• Número de piezas por accesorio

• Orientación requerida

• Espaciado requerido

• Método de carga y descarga.


Esto permite que la estructura del accesorio coincida con el proceso de producción real en lugar de utilizar un diseño de canasta genérico.

Aplicaciones adecuadas de tratamiento térmico
Este tipo de dispositivo de tratamiento térmico personalizado se puede diseñar para procesar:

• Engranajes

• Ejes

• Anillos

• Mangas

• Bujes

• Componentes automotrices

• Piezas de transmisión

• Componentes forjados

• Piezas mecanicas

• Otros componentes metálicos de precisión


El diseño del soporte se puede modificar para diferentes geometrías de componentes.

Aplicaciones de hornos
Se pueden desarrollar accesorios de tratamiento térmico de marco triangular personalizados para diferentes sistemas de hornos industriales, incluidos

• Hornos de cementación

• Hornos de atmósfera

• Hornos de endurecimiento

• Hornos de recocido

• Hornos de tratamiento térmico discontinuo

• Sistemas de horno continuo

• Otros equipos de procesamiento térmico industrial


Para cementación y otras aplicaciones de atmósfera controlada, la estructura del accesorio debe evaluarse junto con la temperatura, la atmósfera, el tiempo del ciclo, la carga y el método de enfriamiento.

Fabricación de accesorios de tratamiento térmico personalizados
FH® Alloy respalda tanto el desarrollo de accesorios nuevos como la fabricación de accesorios de reemplazo.

Los clientes pueden proporcionar:

• dibujos 2D

• modelos 3D

• Muestras de accesorios existentes

• Fotos de accesorios usados

• Dimensiones del horno

• Información de la pieza de trabajo

• Condiciones de funcionamiento


Podemos personalizar:

• Dimensiones totales del accesorio

• Geometría estructural

• Grado de material

• combinación de materiales

• Posiciones de apoyo

• Estructura de refuerzo

• Distancia entre piezas

• Cargando configuración

• Posiciones de elevación

• Localización de características


Diseño de accesorios basado en las condiciones de operación
Para un nuevo dispositivo de tratamiento térmico personalizado, recomendamos proporcionar la siguiente información.

Condiciones del horno

• tipo de horno

• Dimensiones de la cámara del horno

• Temperatura de trabajo

• Temperatura máxima

• Atmósfera del horno

• Ciclo de calentamiento

• Método de enfriamiento


Condiciones de carga

• Dimensiones de la pieza de trabajo

• Peso de la pieza

• Cantidad por aparato

• Peso total de carga

• Orientación de la pieza de trabajo

• Método de carga


Información de accesorios existentes

• Dibujo existente

• modelo 3D

• Fotos de accesorios

• Material actual

• Problemas existentes de deformación o agrietamiento.


Con base en esta información, FH® Alloy puede evaluar la combinación adecuada de material, estructura y peso del accesorio.

Proceso de fabricación
Un dispositivo de tratamiento térmico de marco triangular personalizado puede implicar:
Revisión de requisitos → Diseño de accesorios → Selección de materiales → Fundición → Mecanizado → Fabricación → Soldadura → Montaje → Inspección dimensional → Inspección final
Para un dispositivo grande que mide 1176 × 1000 × 1090 mm, es particularmente importante controlar la geometría general y la precisión de la posición del soporte.

Inspección de calidad
Antes del envío, los elementos clave de inspección pueden incluir:

• Dimensiones generales

• Geometría del accesorio

• Precisión de la posición del soporte

• Alineación estructural

• condición de soldadura

• Ajuste de montaje

• Condición de la superficie

• Dimensiones de localización críticas


Se pueden proporcionar requisitos de inspección adicionales según las especificaciones del cliente.

Otros materiales disponibles
Además del 1.4852 310S, FH® Alloy fabrica accesorios para tratamiento térmico a partir de varias aleaciones de alta temperatura, que incluyen:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• HR9

• Aleaciones resistentes al calor a base de níquel.

• Otros materiales especificados por el cliente


El material final debe seleccionarse de acuerdo con la temperatura real, la atmósfera, el proceso de enfriamiento y la carga mecánica.

¿Por qué elegir la aleación FH®?
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) se especializa en accesorios de tratamiento térmico personalizados y componentes de hornos de alta temperatura.

Nuestra gama de fabricación incluye:

• Accesorios de tratamiento térmico

• Cestas de tratamiento térmico

• Bandejas de tratamiento térmico

• Bandejas Base

• Accesorios para hornos de pozo

• Accesorios de carga del horno

• Componentes personalizados resistentes al calor


Podemos fabricar según los planos del cliente o desarrollar un accesorio según los requisitos reales del horno y de la pieza de trabajo.

Solicite un accesorio de tratamiento térmico personalizado
¿Busca un accesorio de repuesto para el horno o está desarrollando una nueva solución de carga?
Envía a FH® Alloy tu:
Dibujo Tipo de horno Temperatura de funcionamiento Atmósfera del horno Método de enfriamiento Dimensiones de la pieza de trabajo Peso de carga
Nuestro equipo de ingeniería puede evaluar las condiciones operativas y proporcionar una solución personalizada para dispositivos de tratamiento térmico.
FH® Alloy
Accesorios de tratamiento térmico personalizados y componentes de aleación de alta temperatura

Preguntas frecuentes
P1: ¿De qué está hecho este dispositivo de tratamiento térmico?
Este accesorio está fabricado con una combinación de aleación resistente al calor 1.4852 y acero inoxidable 310S.

P2: ¿Cuáles son las dimensiones generales?
El aparato mide:
1176 × 1000 × 1090 mm
Hay dimensiones personalizadas disponibles.

P3: ¿Por qué se llama dispositivo de tratamiento térmico de marco triangular?
El dispositivo utiliza una disposición estructural basada en una geometría de soporte triangular en lugar de una configuración de canasta o bandeja convencional. La estructura se diseña de acuerdo con la disposición de carga y soporte de la pieza de trabajo requerida.

P4: ¿Se pueden personalizar las posiciones de soporte?
Sí. Las posiciones de soporte, el espaciado y la geometría estructural se pueden rediseñar de acuerdo con las piezas de trabajo del cliente.

P5: ¿Se puede fabricar de acuerdo con nuestro accesorio existente?
Sí. FH® Alloy puede fabricar según dibujos, modelos 3D, muestras o dimensiones de accesorios existentes.

P6: ¿Puede FH® Alloy diseñar un accesorio si no tenemos un plano?
Sí. Los clientes pueden proporcionar información sobre el horno, condiciones operativas, dimensiones de la pieza de trabajo y requisitos de carga. Podemos desarrollar una estructura de fijación adecuada para la confirmación.

P7: ¿Se pueden utilizar otros materiales?
Sí. Dependiendo de las condiciones de operación se pueden considerar materiales como 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT y HR9.
