En los sectores de tratamiento térmico industrial y equipos energéticos, Piezas fundidas de acero resistentes al calor de la serie de níquel con alto contenido de cromo (Cr25Ni20) demuestran una resistencia a la fluencia y estabilidad a la oxidación superiores en comparación con las piezas fundidas de la serie de cromo medio y bajo contenido de níquel (Cr18Ni8) cuando se opera en entornos sostenidos superiores. 1100°C . Para componentes críticos como rodillos de hornos, tubos radiantes y accesorios de tratamiento térmico que funcionan más allá 1000°C , la selección de materiales de aleación de níquel con alto contenido de cromo puede prolongar la vida útil de los componentes al 30% a 50% , reduciendo significativamente la frecuencia de los tiempos de inactividad no planificados y los costos de mantenimiento.

Diferencias de posicionamiento técnico entre dos corrientes principales Fundición de acero resistente al calor

Las piezas fundidas de acero resistentes al calor se pueden clasificar en dos ramas principales según los sistemas de aleación: aceros austeníticos con contenido medio de cromo y aceros austeníticos con alto contenido de cromo. Cada uno tiene escenarios aplicables dentro del 650°C a 1200°C rango de temperatura, con diferencias centrales que se manifiestan en las relaciones de composición de la aleación, la estabilidad microestructural y las curvas de degradación del rendimiento mecánico a alta temperatura.

Serie de medio cromo y bajo contenido de níquel: soluciones rentables para altas temperaturas

Los grados típicos, como la serie Cr18Ni8, controlan el contenido de cromo dentro 16% a 20% y contenido de níquel en aproximadamente 8% a 12% . Este sistema mantiene la resistencia estructural en el 650°C a 950°C varían a través del fortalecimiento de solución sólida y precipitación limitada de carburo. Sus ventajas incluyen costos controlables de materia prima y ventanas de proceso de fundición más amplias, lo que lo hace adecuado para la producción en masa de placas base de hornos, bandejas y rodillos de hornos de sección de baja temperatura relativamente simples.

Sin embargo, cuando las temperaturas de servicio exceden 1000°C , la estabilidad de la matriz austenítica de las piezas fundidas en serie con contenido medio de cromo y bajo contenido de níquel disminuye, con tasas de precipitación aceleradas de la fase σ y carburos frágiles. Esto da como resultado una degradación de la resistencia a altas temperaturas de más del 40% desde los valores iniciales después 500 horas . En consecuencia, este material es más adecuado para operaciones intermitentes, grandes fluctuaciones de temperatura o condiciones de trabajo predominantemente de temperatura media a baja.

Serie de níquel con alto contenido de cromo: puntos de referencia de rendimiento bajo temperaturas extremadamente altas

Representado por sistemas de aleación Cr25Ni20, el contenido de cromo se eleva a 24% a 28% , el contenido de níquel alcanza 18% a 22% , con trazas de niobio y tungsteno para el control de la morfología del carburo. El alto contenido de cromo asegura la formación de densas Películas de óxido compuesto de Cr₂O₃-Al₂O₃ en superficies, con tasas de crecimiento en 1100°C ambientes aéreos solamente un tercio los de piezas fundidas de series de cromo medio.

La alta proporción de níquel mejora significativamente la estabilidad de la fase austenítica a temperaturas elevadas, suprimiendo la precipitación de la fase σ y permitiendo tiempos de vida de ruptura por fluencia de la fundición que exceden 10.000 horas bajo 1050°C a 100MPa de tensión condiciones. Este material es la opción preferida para tubos radiantes de hornos de recocido continuo, impulsores de ventiladores de hornos de cementación y componentes de revestimiento de hornos industriales que funcionan a 1200°C .

Análisis comparativo de indicadores clave de desempeño

Para cuantificar las diferencias de rendimiento entre estos dos materiales en condiciones de trabajo reales, se realizan comparaciones sistemáticas en cuatro dimensiones: resistencia a la oxidación, resistencia a altas temperaturas, resistencia a la corrosión y adaptabilidad del proceso.

Resistencia a la oxidación: el factor decisivo para la vida útil a altas temperaturas

Los principales modos de falla para piezas fundidas de acero resistentes al calor en ambientes con aire a alta temperatura involucran espalación de incrustaciones de óxido y adelgazamiento del sustrato. Los datos de la prueba de oxidación isócrona ASTM G54 revelan que después 200 horas de exposición continua en aire a 1100°C. , las piezas fundidas de la serie de níquel con alto contenido de cromo mantienen espesores de película de óxido entre 12 a 18 micrómetros , mientras que las piezas fundidas en serie con contenido medio de cromo y bajo contenido de níquel desarrollan películas de óxido que alcanzan 35 a 50 micrómetros con evidentes estratificaciones y grietas.

El mecanismo para la formación de una película densa de óxido radica en la formación preferencial de capas continuas de Cr₂O₃ permitidas por el alto contenido de cromo, mientras que los elementos de níquel reducen la tensión interfacial entre la película de óxido y el sustrato, minimizando el desprendimiento de la película durante el ciclo térmico. Para instalaciones de tratamiento térmico que experimentan ciclos frecuentes de calentamiento y enfriamiento, esta característica puede reducir las tasas de pérdida de peso por oxidación en más del 60% .

Resistencia a la fluencia y resistencia a altas temperaturas: evaluación cuantificada de la capacidad de carga

La fluencia representa el modo de falla más letal para piezas fundidas de acero resistentes al calor bajo condiciones de carga sostenidas de alta temperatura. Las pruebas de resistencia estándar GB/T 2039 demuestran:

• bajo 900°C/80MPa condiciones, ambos materiales exceden 50.000 horas tiempo de ruptura con divergencia mínima de rendimiento;
• bajo 1050°C/60MPa condiciones, el tiempo de ruptura de la serie de fundición de cromo medio y bajo en níquel disminuye a aproximadamente 8.000 horas , mientras que las piezas fundidas de la serie de níquel con alto contenido de cromo mantienen más de 25.000 horas ;
• en 1100°C , la resistencia a la resistencia de las piezas fundidas en serie con contenido medio de cromo y bajo contenido de níquel se vuelve inadecuada para aplicaciones de ingeniería, mientras que las piezas fundidas en serie con alto contenido de cromo y níquel logran 15.000 horas vida útil de ruptura bajo 40MPa estrés.

Esta divergencia de datos cuantitativos determina directamente los límites de selección de materiales para componentes críticos de soporte de carga, como tubos radiantes y rodillos de horno en voladizo.

Diferencias entre la evolución microestructural y los mecanismos de falla

El rendimiento a alta temperatura de fundiciones de acero resistentes al calor Depende no sólo de la composición de la aleación, sino que está prdeundamente influenciada por la evolución microestructural durante el servicio a largo plazo. Los comportamientos de transformación de fase de estos dos materiales dentro de rangos de temperatura idénticos exhiben distinciones fundamentales.

Serie de medio cromo y bajo contenido de níquel: engrosamiento de carburo y fragilización en fase σ

dentro del 650°C a 900°C En el rango de temperatura, los carburos de tipo M₂₃C₆ en piezas fundidas en serie con contenido medio de cromo y bajo contenido de níquel precipitan continuamente a lo largo de los límites del grano de austenita, engrosándose progresivamente con una mayor duración del servicio. Las fracciones de volumen de carburo de límite de grano pueden alcanzar 3% a 5% después 1.000 horas , debilitando gravemente la cohesión de los límites de los granos.

Más importante aún, el enriquecimiento de cromo y hierro en las regiones límite de los granos forma fácilmente Fase σ (compuesto intermetálico de FeCr) . Con valores de dureza entre HV 900 a 1100 , la fase σ distribuida en configuraciones de red a lo largo de los límites de los granos puede reducir la resistencia al impacto a temperatura ambiente al más del 70% , degradando simultáneamente la plasticidad a alta temperatura. Para los componentes del horno sujetos a choques térmicos y mecánicos, la fragilización de la fase σ representa el principal cuello de botella que limita la vida útil.

Serie de níquel con alto contenido de cromo: matriz austenítica estable y fases de precipitación controlables

El alto contenido de níquel expande el campo de la fase austenita a temperaturas más bajas, suprimiendo significativamente la cinética de formación de la fase σ. En piezas fundidas de Cr25Ni20, incluso después 10.000 horas of 1050°C servicio, las fracciones de volumen de la fase σ permanecen controlables por debajo 0,5% .

Las principales fases de fortalecimiento en este sistema son carbonitruros de tipo NbC o M(C,N), caracterizados por tamaños de partículas finos ( 50 a 200 nanómetros ), distribución uniforme y mecanismos de fortalecimiento de la dispersión que mejoran la resistencia a altas temperaturas con tasas de engrosamiento sustancialmente más bajas que el M₂C₆. Combinado con un tratamiento de solución adecuado ( 1150°C a 1200°C mantenido durante 2 a 4 horas seguido de enfriamiento con agua ), las piezas fundidas logran estados de distribución de carburo optimizados desde el inicio del servicio, lo que retrasa la degradación del rendimiento.

Escenarios de aplicación industrial y pautas para la decisión de selección

Con base en las diferencias de rendimiento descritas anteriormente, los límites aplicables para estos dos tipos de fundición de acero resistente al calor en equipos industriales se han vuelto relativamente claros. Las decisiones de selección deben evaluar exhaustivamente la temperatura de trabajo, las características de carga, la frecuencia de los ciclos térmicos y los requisitos de vida útil esperados.

Caso comparativo típico en aplicaciones de accesorios de tratamiento térmico

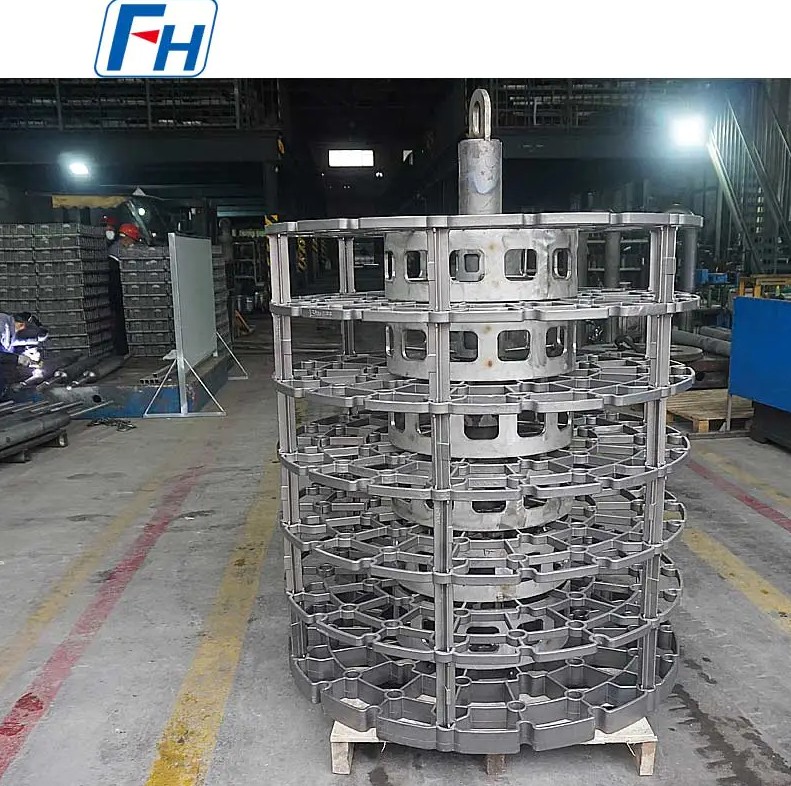

Considere bandejas y pilares en líneas de producción de cementación de engranajes automotrices: en Atmósferas de cementación de 930°C , los accesorios de la serie de cromo medio y bajo contenido de níquel alcanzan una vida útil de aproximadamente 8 a 12 meses , con modos de falla primarios que involucran deformación por alabeo y agrietamiento debido a la oxidación de los límites de grano. Al cambiar a materiales de la serie níquel con alto contenido de cromo, la vida útil en condiciones idénticas se extiende a 18 a 24 meses , con reducciones de deformación superiores 40% .

Aunque las piezas fundidas en serie con alto contenido de cromo y níquel implican costos iniciales de adquisición más altos, los cálculos integrales que incorporan la frecuencia de reemplazo, las pérdidas por tiempo de inactividad y los gastos de mano de obra y mantenimiento revelan que su Los costos totales del ciclo de vida en realidad se reducen entre un 25% y un 35%. . Esta ventaja económica resulta particularmente pronunciada para las líneas de producción de tratamiento térmico automatizadas que funcionan continuamente.

Conceptos básicos de control de calidad y verificación del desempeño

Independientemente de la selección del material, el rendimiento de las piezas fundidas de acero resistentes al calor depende de rigurosos sistemas de control de calidad. Los siguientes elementos de inspección representan vínculos críticos que garantizan que las piezas fundidas cumplan con los requisitos de condiciones operativas de diseño.

Composición química y examen metalográfico.

El análisis espectroscópico garantiza que las desviaciones de elementos principales como el cromo, el níquel y el carbono se controlen dentro de ±0,5% , con adiciones de oligoelementos como niobio y tungsteno mantenidos con precisión en ±0,1% . El examen metalográfico se centra en:

• Grados de tamaño de grano de austenita (normalmente requieren 3 a 6 grado );
• Morfología de la distribución de carburos y fracciones de volumen;
• Presencia de porosidad por contracción de la fundición, inclusiones excesivas u otros defectos.

Pruebas de verificación de rendimiento a alta temperatura

Más allá de las pruebas de tracción convencionales a temperatura ambiente, se deben complementar los siguientes elementos de verificación a alta temperatura:

1. Pruebas de tracción a corto plazo y alta temperatura (puntos de temperatura objetivo: 800°C, 950°C, 1050°C ), midiendo las curvas de degradación del límite elástico y de la resistencia a la tracción;
2. Pruebas de resistencia (realizadas según GB/T 2039 o ASTM E139), obteniendo datos del tiempo de ruptura a temperaturas y niveles de tensión objetivo;
3. Prueba de oxidación isócrona ( 800°C a 1100°C , pesando cada 50 horas ), trazar curvas cinéticas de oxidación y calcular constantes de velocidad de oxidación.

Para componentes críticos que soportan carga, se recomienda aumentar las proporciones de muestreo en 10% a 20% para pruebas no destructivas (radiográficas o ultrasónicas), asegurando que las dimensiones del defecto interno no excedan 5% del espesor de la pared.

Tendencias de desarrollo tecnológico y recomendaciones de selección de materiales.

A medida que los hornos industriales evolucionan hacia temperaturas más altas, ciclos de operación continuos más largos y ambientes atmosféricos más complejos, la tecnología de fundición de acero resistente al calor demuestra las siguientes tendencias de desarrollo:

• Diseño de microaleación : Agregar oligoelementos de tierras raras (como Ce, La) a las composiciones base de Cr25Ni20 puede refinar aún más las estructuras de grano de la película de óxido, reduciendo 1100°C tasas de oxidación por un adicional 15% a 20% ;
• Solidificación direccional y fundición de grano fino : Controlar la dirección de solidificación y las velocidades de enfriamiento para eliminar la segregación de cristales en columnas, mejorando la resistencia a altas temperaturas al más del 20% ;
• Sinergia de revestimiento protector compuesto : Aplicar recubrimientos de aluminuro o MCrAlY en superficies de fundición para crear sistemas de protección de doble capa con sustratos de aleación de níquel con alto contenido de cromo, elevando las temperaturas máximas de servicio a 1250°C .

Para los usuarios finales, las decisiones de selección de materiales deben trascender los marcos de comparación de costos únicos y establecer modelos de evaluación centrados en costo total del ciclo de vida (LCC) . Cuando las temperaturas de funcionamiento exceden 1000°C o las horas de funcionamiento anuales superan 6.000 horas , las ventajas integrales de costo-rendimiento de la serie de níquel con alto contenido de cromo fundiciones de acero resistentes al calor se vuelve completamente evidente, lo que representa la opción racional para garantizar un funcionamiento estable del equipo de ciclo largo.
