Bandejas de tratamiento térmico son componentes centrales de herramientas que se utilizan en hornos de tratamiento térmico industriales para sujetar piezas de trabajo durante el calentamiento, enfriamiento, revenido y otros procesos térmicos. La selección de materiales, el diseño estructural y los procesos de fabricación determinan directamente la calidad del tratamiento térmico, la eficiencia de la producción y la vida útil del equipo. Las bandejas personalizadas fabricadas con aceros de aleación de primera calidad resistentes al calor (como 1.4848, 1.4849, 2.4879, SCH13, etc.) pueden funcionar de manera estable a largo plazo en entornos de alta temperatura que van desde 900 °C a 1150 °C, lo que brinda una vida útil de 3 a 5 veces más larga en comparación con las bandejas de acero al carbono comunes. . Estas bandejas son equipos clave indispensables en la metalurgia de precisión, la industria aeroespacial, la fabricación de automóviles y otros sectores.

Posicionamiento funcional y escenarios de aplicación de bandejas de tratamiento térmico.

Las bandejas de tratamiento térmico realizan tres funciones principales en los hornos industriales: soporte de carga, posicionamiento y transferencia de calor. Según el tipo de horno y los requisitos del proceso, las bandejas se pueden clasificar en varios tipos, cada uno de ellos estructuralmente optimizado para escenarios de aplicación específicos.

Tipos de bandejas principales por clasificación de horno

• Bandejas de base de horno tipo pozo : Se utiliza para soporte inferior en hornos de pozo/de cuba, que soportan cargas verticales pesadas y que generalmente presentan estructuras de nervaduras radiales.
• Bandejas de hogar con rodillos : Se utiliza en hornos de solera de rodillos continuos, con pistas o ranuras en la parte inferior para que coincidan con los rodillos del horno, lo que permite un transporte continuo.
• Bandejas tipo caja : Adecuado para hornos de caja de tipo discontinuo, en su mayoría estructuras rectangulares planas o de rejilla para facilitar la carga y descarga con montacargas
• Bandejas tipo pista para hornos continuos : Se utiliza en líneas de producción continua automatizadas, cooperando con empujadores o cadenas transportadoras para el procesamiento automatizado por lotes.
• Bandejas Universales para Hornos Multiusos : Compatible con múltiples tipos de hornos, estructura altamente estandarizada, adecuado para producción de variedades múltiples en lotes pequeños a medianos

Campos de aplicación típicos

Selección de materiales clave: comparación de rendimiento de aceros aleados resistentes al calor

Selección de materiales para bandejas de tratamiento térmico es el factor principal que determina su rendimiento y vida útil. Las diferentes composiciones de aleaciones confieren características mecánicas y de rendimiento a altas temperaturas distintas.

Propiedades de los materiales de aleación resistentes al calor de uso común

Principios básicos para la selección de materiales : Las bandejas que funcionan en atmósferas de cementación deben priorizar las aleaciones con alto contenido de cromo y níquel (como 1.4848, 1.4849), porque el cromo forma una densa película protectora de Cr₂O₃ en la superficie que previene eficazmente la penetración de átomos de carbono en la matriz. En atmósferas de oxidación pura, el contenido de níquel se puede reducir adecuadamente para controlar los costos, pero el contenido de cromo debe permanecer por encima del 20% para mantener la resistencia a la oxidación.

Conceptos básicos del diseño estructural: factores clave que afectan la vida útil

El diseño estructural de bandejas de tratamiento térmico requiere equilibrar la capacidad de carga, la uniformidad térmica y el alivio del estrés térmico. La estructura inadecuada es la principal causa de falla prematura de la bandeja (deformación, agrietamiento, colapso por fluencia).

Cinco elementos centrales de la optimización estructural

1. Diseño de espesor de pared : El espesor de la pared de la bandeja principal suele oscilar entre 8 mm y 20 mm. Demasiado fino conduce a una resistencia insuficiente y a una oxidación excesiva; demasiado grueso aumenta la capacidad térmica, extiende los ciclos de calentamiento e intensifica el estrés térmico. Los datos empíricos muestran que por cada aumento de 2 mm en el espesor de la pared, el peso de la bandeja aumenta aproximadamente un 15 %, mientras que la vida útil a alta temperatura solo mejora aproximadamente un 5 %. , requiriendo optimización entre resistencia y eficiencia térmica.
2. Diseño de costillas : Las nervaduras radiales o alveolares son diseños comunes. Las estructuras alveolares aumentan la rigidez en más de un 40 % al mismo tiempo que reducen el peso y promueven la circulación del gas del horno, controlando la uniformidad de la temperatura de la pieza de trabajo dentro de ±5 °C.
3. Compensación de expansión térmica : Cuando las bandejas se calientan desde temperatura ambiente hasta 1000°C, la expansión lineal puede alcanzar de 10 mm a 15 mm (por metro de longitud). En el diseño se deben reservar espacios de dilatación o estructuras de conexión flexibles; de lo contrario, la concentración de tensión térmica provocará grietas en la soldadura.
4. Diseño de pista inferior : Los carriles inferiores de las bandejas de la solera de rodillos deben coincidir exactamente con los rodillos del horno. La dureza de la pista debe ser de 30 a 50 HBW menor que la de los rodillos del horno para evitar dañar las costosas superficies de los rodillos. El espacio entre carriles suele ser de 300 mm a 600 mm, y se calcula en función de la longitud de la bandeja y la capacidad de carga.
5. Estructuras de apilamiento y posicionamiento : Las bandejas para apilamiento multicapa deben contar con salientes de posicionamiento o pilares guía para garantizar que la desviación de la verticalidad del apilamiento no supere los 2 mm/m, evitando el vuelco y asegurando canales de flujo de gas del horno.

Procesos de Fabricación y Control de Calidad

La fabricación de bandejas de tratamiento térmico implica procesos de fundición, soldadura o forjado de precisión. El control de calidad en cada etapa afecta directamente la confiabilidad y la vida útil del producto final.

Ventajas de los procesos de fundición de precisión

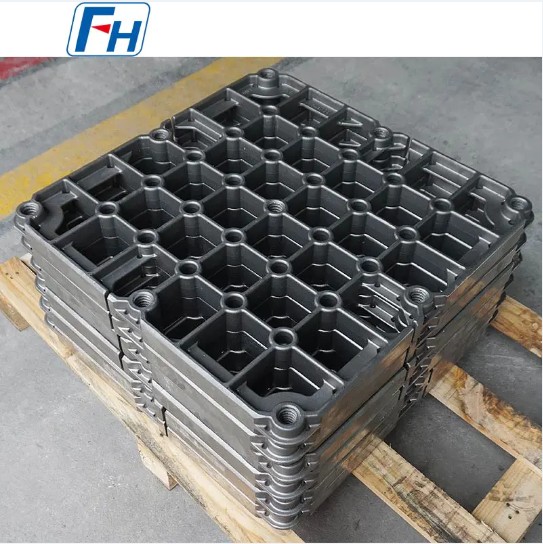

Para bandejas con formas complejas con numerosas nervaduras y estructuras abiertas, el proceso preferido es la fundición de precisión (fundición a la cera perdida o fundición en arena). Las bandejas fundidas permiten un conformado casi neto con tasas de utilización de material de hasta el 70% o más, una estructura interna uniforme y sin zonas afectadas por el calor de la soldadura. Las bandejas fundidas que utilizan tecnología de fusión al vacío y solidificación direccional demuestran una resistencia a la rotura a alta temperatura entre un 25 % y un 35 % mayor que las estructuras soldadas. , especialmente adecuado para entornos operativos continuos de alta carga.

Control de Procesos para Estructuras Soldadas

Las bandejas soldadas son adecuadas para especificaciones grandes o extragrandes (peso de una sola pieza superior a 500 kg). La soldadura debe utilizar materiales de aporte resistentes al calor que coincidan con el metal base, con un control estricto del aporte de calor. El tratamiento con solución posterior a la soldadura entre 1050 °C y 1100 °C es obligatorio para eliminar las tensiones residuales de la soldadura y restaurar la resistencia a la corrosión. . La calidad de la soldadura debe verificarse mediante pruebas radiográficas (RT) o pruebas ultrasónicas (UT) para garantizar la ausencia de falta de fusión, porosidad y otros defectos.

Estándares de inspección de calidad

• Análisis de composición química: detección espectrómetro del contenido de elementos de aleación para garantizar el cumplimiento de los estándares de materiales (como los estándares DIN, ASTM o GB)
• Pruebas de propiedades mecánicas: pruebas de tracción a temperatura ambiente y alta temperatura, pruebas de dureza para verificar los indicadores de resistencia del material.
• Inspección de precisión dimensional: Detección por máquina de medición de coordenadas (CMM) de dimensiones de ajuste críticas, con tolerancias normalmente controladas dentro de ±1 mm.
• Inspección de la calidad de la superficie: pruebas visuales y de penetración (PT) para garantizar la ausencia de grietas, agujeros de arena y otros defectos de la superficie.
• Certificación del sistema de gestión: sistema de gestión de calidad ISO9001 y certificación del sistema de gestión ambiental ISO14001 para garantizar la trazabilidad completa del proceso.

Estrategias de mantenimiento y extensión de la vida útil

Incluso con materiales y procesos de la más alta calidad, las bandejas de tratamiento térmico tienen una vida útil limitada en condiciones operativas adversas. Las estrategias científicas de mantenimiento pueden extender la vida útil promedio entre un 30% y un 50%.

Modos de falla comunes y medidas preventivas

Mejores prácticas para el mantenimiento diario

• Control de carga : La carga de una sola bandeja no debe exceder el 85 % de la carga de diseño para evitar que la concentración de tensiones locales provoque una deformación temprana
• Gestión de temperatura : La temperatura de funcionamiento real debe ser al menos 50 °C por debajo de la temperatura máxima de servicio del material para proporcionar un margen de seguridad en caso de sobrecalentamiento accidental.
• Inspección periódica : Realizar una inspección exhaustiva cada 500 ciclos del horno, midiendo la deformación de las dimensiones críticas; suspenda su uso cuando la deformación exceda los 3 mm
• Limpieza de superficies : Elimine rápidamente las incrustaciones de óxido adheridas y las capas carburadas para evitar la aceleración de la corrosión localizada y la contaminación de la superficie de la pieza de trabajo.
• Uso de rotación : Establecer un sistema de rotación de bandejas para evitar que las bandejas individuales funcionen continuamente con cargas elevadas a largo plazo, equilibrando el desgaste general.

Diseño personalizado: cumplimiento de requisitos de procesos específicos

Si bien las bandejas estandarizadas ofrecen versatilidad y economía, los diseños personalizados pueden mejorar significativamente la calidad del tratamiento térmico y la eficiencia de la producción en escenarios de proceso específicos.

Cuando se necesitan bandejas personalizadas

Personalizado bandejas de tratamiento térmico Se recomiendan cuando ocurren las siguientes condiciones:

• Las piezas de trabajo tienen formas especiales (como ejes largos, piezas de paredes delgadas, formas irregulares) que no se pueden colocar de manera estable en bandejas estándar o corren el riesgo de sufrir daños por colisión.
• Los procesos requieren una estricta uniformidad de temperatura (como ±3 °C para piezas aeroespaciales), lo que requiere una estructura de ventilación de bandeja optimizada.
• La vida útil de la bandeja existente es demasiado corta y el reemplazo frecuente provoca pérdidas por tiempo de inactividad que exceden el costo incremental de la personalización.
• Las líneas de producción automatizadas requieren que las bandejas cooperen con precisión con brazos robóticos y sistemas de transporte.
• Los productos de alto valor añadido tienen requisitos de calidad superficial extremadamente altos y deben evitar marcas de contacto con la bandeja.

Parámetros de entrada clave para diseño personalizado

El diseño personalizado de bandeja profesional requiere que los usuarios proporcionen los siguientes parámetros técnicos: tipo de horno y dimensiones efectivas de la zona de trabajo, temperatura máxima de funcionamiento y requisitos de uniformidad de temperatura, peso total y de una sola pieza de las piezas de trabajo cargadas en el horno, tipo de atmósfera de proceso (oxidación/carburación/nitruración/vacío), método de carga/descarga (manual/carretilla elevadora/brazo robótico), objetivo de vida útil esperada . Con base en estos parámetros, los ingenieros pueden utilizar el análisis de elementos finitos (FEA) para simular la distribución de tensiones térmicas y mecánicas, optimizar la estructura y predecir la vida útil.
