Gradiente de temperatura: el criterio de selección principal

La temperatura real de los componentes dentro de los hornos industriales suele ser entre 50 °C y 150 °C más alta que la temperatura de la pieza de trabajo, y el tipo de fuente de calor (petróleo pesado, gas o eléctrica) afecta directamente la uniformidad de la distribución de la temperatura. La degradación del rendimiento de los aceros resistentes al calor no es lineal, pero presenta puntos umbral críticos:

• Zona de peligro de 650 °C a 900 °C : Este rango es la banda de temperatura sensible para la precipitación en fase σ (compuesto intermetálico de FeCr). Para las aleaciones de la serie Fe-Cr-Ni (como HH, HK), si el equilibrio compositivo es inadecuado, la energía de impacto puede disminuir en más de un 30 % después de un servicio prolongado a 750 °C. Por lo tanto, para los componentes que operan en este rango de temperatura bajo carga cíclica (como placas de rejilla en enfriadores de clinker), se deben priorizar las aleaciones de la serie Fe-Ni-Cr con microestructura austenítica monofásica (como HP, HT), o se deben agregar nitrógeno y elementos de tierras raras para inhibir la precipitación en fase σ.
• Umbral de resistencia a la oxidación de 1000 °C y superior : El contenido de cromo debe ser ≥20% para formar una película protectora densa de Cr₂O₃. Según el estándar GB/T 8492-2014, ZG40Cr25Ni20 (comúnmente conocido como "2520") contiene entre 23% y 27% de Cr y puede funcionar de manera estable a 1150°C. El acero inoxidable 304 común (18Cr-8Ni) tiene un contenido insuficiente de cromo y experimentará desconchado por oxidación cuando se use a largo plazo por encima de 800 °C, y nunca debe sustituirse por aceros fundidos dedicados resistentes al calor.
• Relación cuantitativa entre temperatura y tasa de oxidación : Por cada 100°C de aumento de temperatura, la tasa de oxidación puede duplicarse. El aumento de peso de oxidación anual del acero inoxidable 310S es de aproximadamente 1,2 mg/cm² a 1000°C, pero este valor puede exceder los 2,4 mg/cm² a 1100°C. Esto significa que aumentar la temperatura de servicio del HK40 de 1050 °C a 1150 °C puede reducir su vida de oxidación en más del 50 %.

Límites de aplicación de temperatura para grados típicos

Atmósfera del horno: el factor de ataque químico que se pasa por alto

Las atmósferas de los hornos industriales se pueden clasificar en seis tipos: oxidantes, reductoras, neutras, que contienen azufre, carburantes y de vacío. El tipo de atmósfera determina directamente el modo de falla de los elementos de aleación:

Atmósferas oxidantes y que contienen azufre

El cromo es el elemento fundamental para la resistencia a la oxidación en todas las aleaciones resistentes al calor. La película protectora de Cr₂O₃ que forma es crucial en atmósferas oxidantes. Sin embargo, El vapor de agua acelera significativamente la oxidación de aleaciones con alto contenido de hierro. , con un impacto relativamente menor en las aleaciones con alto contenido de níquel. En atmósferas que contienen azufre, los sulfuros penetran la película de óxido provocando una corrosión sinérgica de "sulfidación-oxidación". En tales casos, se debe seleccionar la serie HL (29Cr-20Ni) con alto contenido de cromo y bajo contenido de níquel, ya que su resistencia a la sulfuración es superior a la serie HK.

Atmósferas de carburación y polvo metálico

En atmósferas de cementación (como entornos de craqueo de metano o propano), los átomos de carbono se infiltran en la matriz del acero formando carburos quebradizos. Cuando el contenido de carbono supera el 2%, la mayoría de las aleaciones resistentes al calor pierden completamente su ductilidad a temperatura ambiente. La serie HP, debido a su alto contenido de níquel (33% a 37%) que reduce la solubilidad máxima del carbono, se convierte en la opción preferida para la cementación de componentes de hornos. Para el "polvo metálico" más severo (una corrosión de carbono catastrófica que ocurre alrededor de 600 °C), la experiencia muestra que las aleaciones con alto contenido de níquel como RA333 y Supertherm de grado fundido funcionan mejor, mientras que RA330 y 801H funcionan significativamente peor en este entorno.

Vacío y atmósferas reductoras

En atmósferas de hidrógeno o amoniaco craqueado se debe evitar la fragilización por descarburación. Se deben seleccionar grados con contenido de carbono moderado (0,35 % a 0,50 %) y elementos formadores de carburo estables (como Nb, W). En los grados HP-Nb modificados, el niobio forma NbC con el carbono, lo que evita el agotamiento del cromo en los límites de los granos e inhibe la fragilización por hidrógeno.

Condiciones de carga: del soporte estático a la fatiga térmica dinámica

Los modos de falla de fundiciones de acero resistentes al calor En los hornos industriales no sólo dependen de la temperatura y la atmósfera, sino que también están estrechamente relacionados con el tipo de carga:

Resistencia a la rotura y resistencia a la fluencia

Para componentes sometidos a cargas estáticas a largo plazo (como tubos de hornos y soportes), la norma ISO 204:2018 exige: a 800 °C y 100 MPa de tensión, el tiempo de ruptura por fluencia debe superar las 100 000 horas. HP40 (25Cr-35Ni) exhibe una resistencia a la ruptura significativamente mayor que HK40 a 900 °C, porque su mayor contenido de níquel estabiliza la matriz austenítica y promueve la dispersión de carburos finos de M₂₃C₆. Si la temperatura de funcionamiento aumenta a 950°C con una tensión de 50 MPa, las aleaciones a base de níquel como Inconel 617 requieren una vida útil de ruptura ≥50.000 horas, momento en el que los aceros resistentes al calor a base de hierro difícilmente pueden cumplir los requisitos.

Fatiga térmica y choque térmico

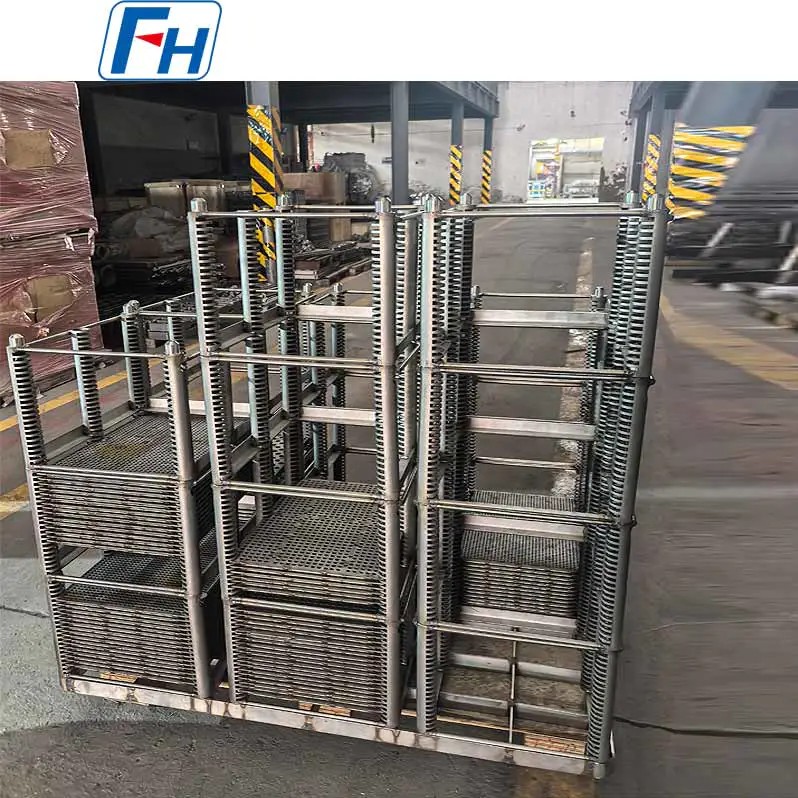

Para los componentes que experimentan ciclos frecuentes de arranque/apagado o fluctuaciones de temperatura (como bandejas de tratamiento térmico y tubos radiantes), la fatiga térmica es el principal modo de falla. A través de 1000 ciclos térmicos entre 20°C y 800°C, se pueden evaluar las tasas de crecimiento de grietas. HH Tipo 1, debido a su contenido parcial de ferrita, exhibe mejor ductilidad en tales condiciones que el Tipo 2 totalmente austenítico; mientras que la serie HT (15Cr-35Ni), por su alto contenido de níquel, tiene la mejor resistencia al choque térmico y puede operar hasta 1150°C en condiciones oxidantes y 1100°C en condiciones reductoras.

Desgaste e impacto mecánico

En entornos con erosión de materiales, como hornos rotatorios de cemento y hornos de cuba de pellets, la resistencia al desgaste debe mejorarse en función de la resistencia al calor. Para ZG40Cr25Ni20, el contenido de carbono se puede aumentar de 0,40% a 0,50%, o se pueden agregar trazas de molibdeno (0,5% a 1,0%) para formar carburos duros. Después de reemplazar el acero al carbono ordinario con ZG40Cr25Ni20 en el revestimiento de un horno de cemento, la vida útil se extendió de 6 meses a 3 años, lo que demuestra plenamente la mejora exponencial que la selección adecuada del material aporta a la vida útil.

Sistemas estándar y práctica de ingeniería en optimización de la composición.

Existen diferencias sistemáticas en las especificaciones de composición de los aceros fundidos resistentes al calor entre los principales sistemas estándar mundiales. Comprender estas diferencias ayuda a seleccionar materiales con precisión:

Estándares chinos (GB/T 8492) y evaluación comparativa internacional

ZG40Cr25Ni20 especificado en GB/T 8492-2014 corresponde a HK40 en ASTM A297, pero con un contenido mínimo de níquel ligeramente inferior (18 % a 21 % frente a 19 % a 22 %). Las normas chinas tienden a compensar las pérdidas de rendimiento derivadas del contenido reducido de níquel añadiendo nitrógeno (N, 0,15% a 0,25%) y elementos de tierras raras (RE), controlando así los costos. Por ejemplo, ZG35Cr24Ni7SiN, mediante el fortalecimiento con solución sólida de nitrógeno, logra una resistencia a altas temperaturas cercana a HK40 a 1050 °C, pero con un costo de material reducido aproximadamente entre un 15 % y un 20 %.

Modificaciones de la serie ASTM A297 HP

Los grados HP tradicionales (Cr 24% a 28%, Ni 33% a 37%) han evolucionado hacia varias ramas modificadas:

1. HP-Nb : La adición de 0,8 % a 1,2 % de niobio forma precipitados de Nb(C,N), lo que mejora la resistencia a la rotura a 1100 °C entre un 20 % y un 30 % y, al mismo tiempo, mejora la soldabilidad.
2. HP-Mo : La adición de 1,0% a 1,5% de molibdeno mejora los efectos de fortalecimiento de la solución sólida, adecuada para condiciones con corrosión por sulfuración leve.
3. HP-W-Nb : Adición combinada de tungsteno (0,5% a 1,0%) y niobio, utilizado para tubos radiantes de hornos de craqueo de etileno, con optimización sinérgica de la resistencia a la carburación y la resistencia a la fluencia.

Pruebas de composición y control de calidad

Desviaciones de composición en fundiciones de acero resistentes al calor afectar significativamente el rendimiento. Por ejemplo, un contenido de silicio superior al 3%, si bien mejora la resistencia a la oxidación, reduce gravemente la tenacidad a temperatura ambiente; Un contenido de carbono superior al 0,50% acelera la fragilización a altas temperaturas. La práctica de ingeniería recomienda utilizar espectrometría de emisión óptica (OES) o plasma acoplado inductivamente (ICP) para pruebas de composición, con control de errores dentro de ±0,01%. Para componentes críticos, también se requiere una prueba de oxidación de 500 horas (GB/T 13303-2020), calculando la tasa de oxidación promedio V = (g₂ - g₁) / (S · t), en unidades de g/m²·h.

Compensaciones económicas: costo del ciclo de vida en lugar del precio de compra inicial

La decisión final de selección de materiales debe trascender el precio unitario del material y calcular el costo del ciclo de vida completo (LCC). Tomando como ejemplo los tubos radiantes del horno de craqueo de etileno petroquímico:

• La selección de HK40 ofrece costos iniciales de material más bajos, pero requiere reemplazo cada 2 a 3 años debido a la deformación por fluencia o fragilización por carburación, lo que resulta en pérdidas masivas de mantenimiento por parada.
• La selección de HP-Nb modificado aumenta los costos iniciales aproximadamente entre un 25% y un 30%, pero la vida útil puede alcanzar de 5 a 7 años. Además, debido a las menores tasas de adelgazamiento de las paredes, el ahorro de combustible gracias a la mejora de la eficiencia térmica puede alcanzar el doble de la diferencia en el costo del material.

En el rango de temperaturas ultra altas de 1095 °C a 1205 °C, aunque las aleaciones a base de hierro y níquel como HL, HU y HX tienen costos iniciales más altos, su menor frecuencia de tiempo de inactividad y mano de obra de mantenimiento a menudo recuperan la diferencia de costo del material en 18 meses. Por lo tanto, La esencia de la selección de acero resistente al calor para hornos industriales es encontrar el equilibrio óptimo entre cinco dimensiones: temperatura, atmósfera, carga, vida útil y costo. , en lugar de simplemente buscar el extremo de un solo indicador.
